Atex Patlayıcı Ortam Güvenliğinin Temelleri

ATEX Kapsamında Patlayıcı Ortamlarda Güvenlik: Kapsamlı Bir Rehber

Endüstriyel tesislerde patlama güvenliği, hem çalışanların hayatını korumak hem de üretim sürekliliğini sağlamak açısından kritik öneme sahiptir. Yanıcı gaz, buhar veya tozların hava ile karıştığı ortamlarda en küçük bir ateşleme kaynağı bile büyük yıkıma neden olabilir. Bu yüksek riskli ortamların güvenli yönetimi için temel yasal çerçeveyi ATEX direktifleri oluşturur.

Bu rehber, patlayıcı ortam risklerinin temelini oluşturan Patlama Üçgeni kavramından başlayarak; yasal yükümlülükler, risk değerlendirmesi, ZON sınıflandırması, birincil ve ikincil korunma önlemleri ile doğru ekipman seçimi gibi kritik başlıkları adım adım incelemektedir. Amacımız, ATEX uyumluluğuna dair bütüncül, anlaşılır ve uygulanabilir bir rehber sunmaktır.

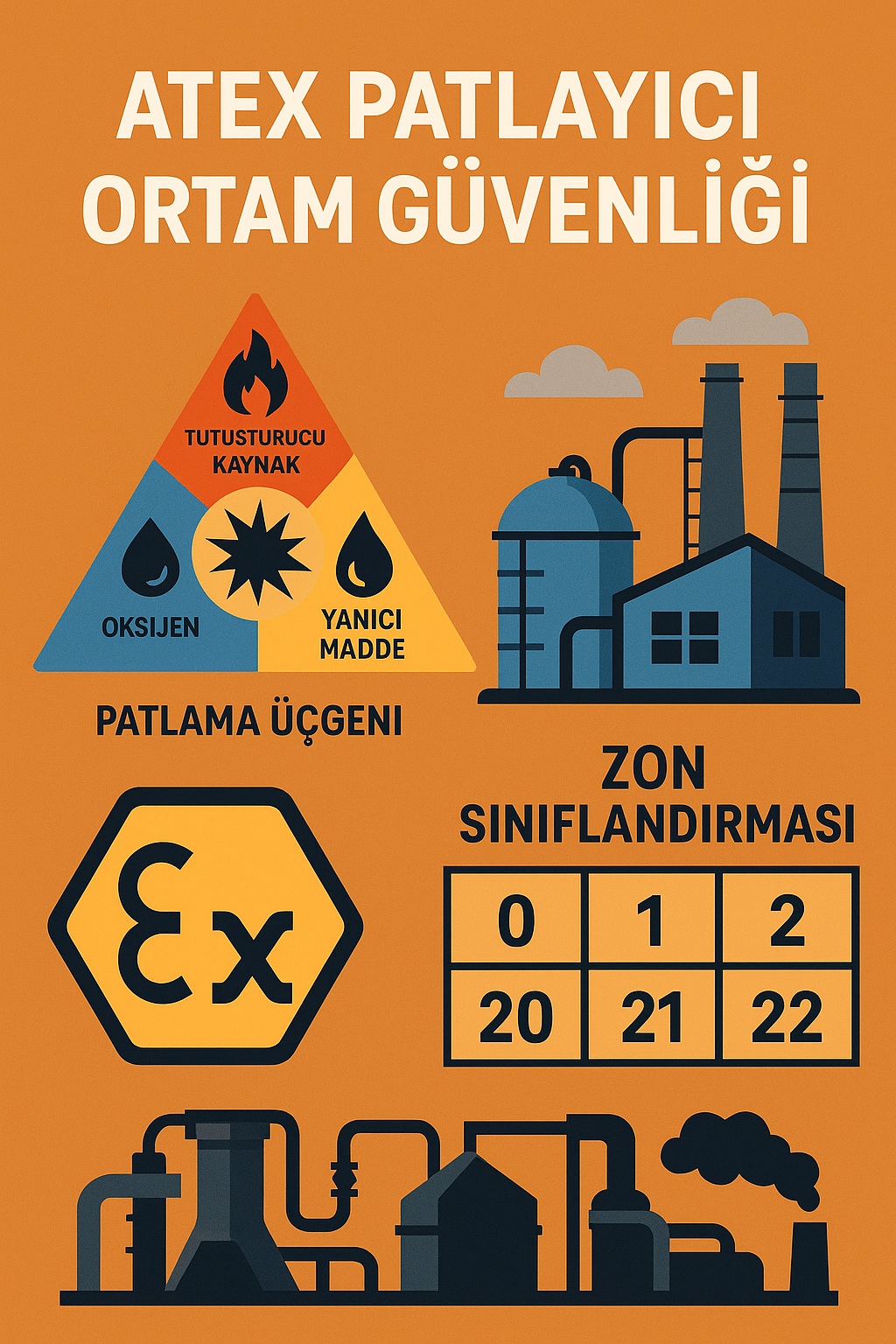

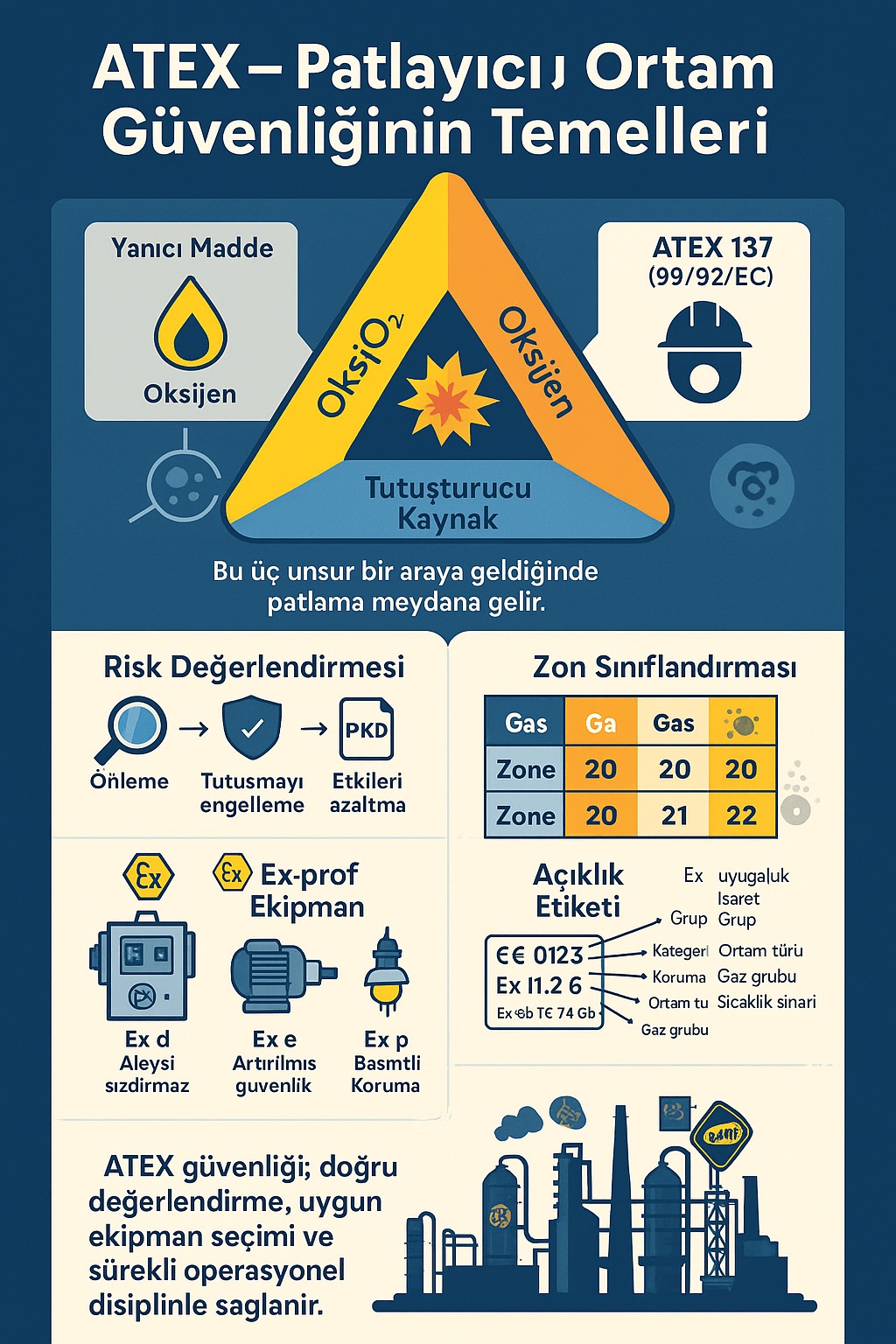

1. Patlayıcı Ortam Güvenliğinin Temeli: Patlama Üçgeni

Bir patlamanın gerçekleşmesi için üç unsurun aynı anda bir araya gelmesi gerekir. “Patlama Üçgeni” olarak bilinen bu olgu, patlamadan korunma stratejilerinin temelini oluşturur.

Patlama Üçgeninin Üç Ayağı

• A – Patlayıcı Madde: Yanıcı gazlar, buharlar veya tozlar.

• B – Hava/Oksijen: Yanma reaksiyonunun gerçekleşmesi için gerekli oksitleyici ortam.

• C – Enerji/Ateşleme Kaynağı: Kıvılcım, ark, sıcak yüzey, statik elektrik gibi tutuşturabilecek enerji.

Temel İlke:
Bu üç unsurdan biri ortamdan kaldırıldığında patlama riski tamamen ortadan kalkar. Tüm ATEX önlemleri aslında bu prensip etrafında şekillenir.

2. Yasal Çerçeve: ATEX Direktifleri ve Sorumluluklar

ATEX, “ATmosphères EXplosibles” ifadesinin kısaltması olup, patlayıcı ortamlarda güvenliği düzenleyen iki ana Avrupa Birliği direktifini içerir.

ATEX Direktifleri

1. ATEX 137 (99/92/EC – İş Yeri Direktifi):
   Çalışanların korunmasına odaklanır. İşverenin patlayıcı ortam risklerini değerlendirip gerekli organizasyonel ve teknik tedbirleri almasını zorunlu kılar.

2. ATEX 100a (94/9/AT – Ekipman Direktifi):
   Patlayıcı ortamda kullanılacak ekipmanların tasarımı, üretimi ve uygunluk değerlendirmesi için imalatçılara yönelik gereklilikleri belirler.

İşverenin Yükümlülükleri

İşveren aşağıdakilerden doğrudan sorumludur:

• Patlama risklerini değerlendirmek,

• Tehlikeli bölgeleri ZON sınıflarına ayırmak,

• Patlamadan Korunma Dokümanı (PKD) hazırlamak ve güncel tutmak.

Önemli Not:
Benzin, LPG ve LNG tesislerinde ZON belirleme işverene ait değildir; özel yönetmeliklerle düzenlenmiştir.

Endüstride Gaz Algılama Sistemleri Hakkında Bilgiler.

3. Risk Değerlendirmesi ve Patlamadan Korunma Dokümanı (PKD)

ATEX uyumluluğunun kalbinde doğru yapılan risk değerlendirmesi bulunur.

Risk Yönetiminde Üç Aşamalı Öncelik Sırası

1. Patlayıcı ortam oluşumunu önlemek,

2. Önlenemiyorsa tutuşmayı engellemek,

3. Buna rağmen patlama meydana gelirse zararı ve yayılmayı sınırlamak.

Değerlendirmede Dikkate Alınması Gereken Kritik Faktörler

• Patlayıcı ortamın oluşma ihtimali ve süresi,

• Olası ateşleyici kaynakların varlığı,

• Kullanılan proseslerin karakteristiği ve etkileşimleri,

• Olası patlamanın etkisinin büyüklüğü.

Patlamadan Korunma Dokümanı (PKD)

PKD’de bulunması gereken temel bilgiler:

• Risk analizinin bulguları,

• Alınan korunma önlemleri,

• Tesisin ZON planları,

• Kullanılan ekipmanın ATEX uyumluluğuna dair kanıtlar.

PKD, tesis faaliyete geçmeden hazırlanmalı ve her değişiklikte güncellenmelidir.

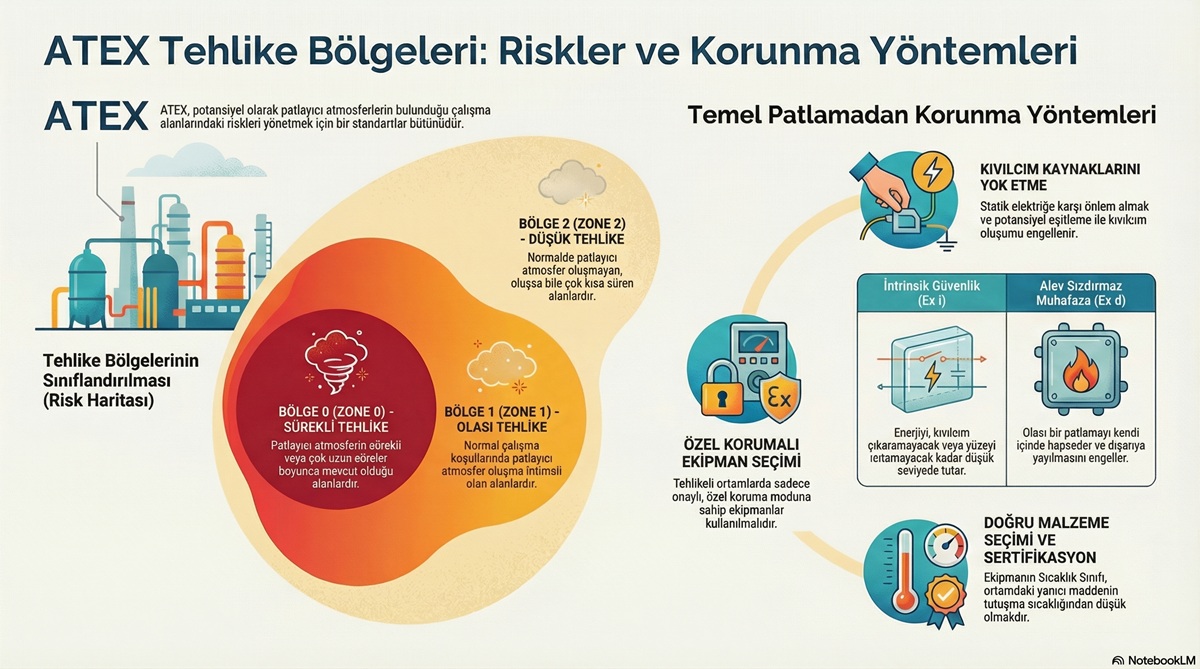

4. Tehlikeli Alanların Haritalanması: ZON Sınıflandırması

ZON sınıflandırması, hem teknik önlemleri hem de kullanılacak ekipmanları belirlemek için yol göstericidir.

ZON Sınıfları – Özet Tablo

Sınıflandırmaya Etki Eden Ana Faktörler

• Boşalma Kaynağının Derecesi: Sürekli, ana veya tali sızıntı potansiyeli,

• Havalandırma Derecesi: Yüksek, orta veya düşük havalandırmanın seyreltme etkisi.

5. Öncelikli Yaklaşım: Birincil Korunma Tedbirleri

Birincil tedbirlerin amacı, patlayıcı ortamın oluşmasını baştan engellemektir.

Başlıca Birincil Koruma Yöntemleri

• Etkin Havalandırma

• İnertleme (Azot vb.)

• Konsantrasyon Kontrolü (LEL/UEL yönetimi)

• Parlama Noktasını Yükseltme

Bu yöntemler, her zaman Ex-proof ekipman kullanımından önce düşünülmelidir.

6. Kaçınılmaz Riskler İçin Kalkanlar: İkincil Korunma (Ex-Proof Ekipmanlar)

Birincil önlemler yeterli değilse, kontrol ateşleme kaynağı üzerinde sağlanır.

Başlıca Ex Koruma Tipleri

Önemli Açıklama – Ex-d:
Alev dışarı çıkmaz; flanş yüzeylerinde soğutularak tehlike ortadan kaldırılır. Bu koruma tipi ZON 0’da kullanılamaz.

Ex-i – Kendinden Emniyet:
Devre tasarımı kritik olup, tüm kendinden emniyetli kablolar açık mavi renkte olmalıdır.

Endüstriyel Tesislerde Gaz Patlamaları

7. Doğru Ekipmanı Seçmek: Gruplar, Kategoriler ve İşaretlemeler

ATEX işaretlemesinin doğru okunması, ekipmanın nerede kullanılabileceğini anlamak için zorunludur.

Ekipman Grupları

Ekipman Etiketi Örneği

CE {Ex} II 2 G

Açılımı:

• CE: Avrupa uygunluğu

• {Ex}: Patlamaya karşı korumalı

• II: Yüzey endüstrisinde kullanım

• 2: Kategori 2 (ZON 1’e uygun)

• G: Gaz ortamları için

8. Güvenliği Sürdürmek: Ekipman Seçimiyle Bitmeyen Operasyonel Disiplin

ATEX güvenliği, tesis yaşam döngüsü boyunca aktif olarak yürütülmelidir.

Sürdürülebilir Güvenli Çalışma İçin Ek Tedbirler

• Yüzey Sıcaklık Kontrolü (T1–T6 sınıfları)

• Statik Elektrikle Mücadele:
  Topraklama, kuşaklama, anti-statik giysi

• Ark Kontrolü:
  Tehlikeli bölgelerde enerji kesilmeden fişin çıkarılmasını engelleyen kilitlemeli sistemler

Sonuç

ATEX uyumluluğu; riskin doğru değerlendirilmesinden ekipman seçimine, operasyonel disiplinin sürdürülmesinden güvenlik kültürünün yerleştirilmesine kadar uzanan çok katmanlı bir süreçtir. Unutulmaması gereken temel prensip:

“Patlayıcı ortamlarda elektrik kullanımı her zaman son çare olmalıdır.”

Ne kadar az elektrikli ekipman, o kadar çok güvenlik.

Başarılı bir ATEX yönetimi, yalnızca standartlara uymakla değil; riskleri proaktif olarak yönetmeyi temel alan bir işletme kültürüyle mümkündür.
