Sprinkler Sistemi Rehberi: Nedir, Çeşitleri Nelerdir ve Nasıl Kurulur?

Yangınla mücadelede hız; can güvenliği, mal kaybı ve iş sürekliliği açısından belirleyici bir unsurdur. Alevlerin kontrolsüz biçimde büyüdüğü bir ortamda saniyeler bile geri döndürülemez sonuçlar doğurabilir. Bu nedenle “aktif yangın koruma” disiplininin en güçlü yapı taşlarından biri olan otomatik sprinkler sistemleri, yangını henüz başlangıç aşamasındayken kontrol altına almak üzere tasarlanmıştır.

Sprinkler sistemlerinin temel hedefi, yangını her zaman tamamen söndürmek olmayabilir. Asıl amaç; yangını büyümeden bastırmak, yayılımı sınırlamak, güvenli tahliye koşullarını sağlamak ve itfaiye ekipleri gelene kadar yangını kontrol altında tutmaktır.

Sprinkler Sisteminin Temel Fonksiyonları

Sprinkler sistemleri, yangına müdahaleyi insan inisiyatifine bırakmadan otomatik olarak devreye girerek kritik avantajlar sağlar:

• Otomatik Algılama: Isıya duyarlı mekanizması sayesinde yangının oluşturduğu sıcaklık artışını doğrudan fiziksel olarak tespit eder (duman veya alevi “algılayan” elektronik bir sensörden ziyade ısı ile çalışan mekanik bir prensip söz konusudur).

• Hızlı ve Yerinde Müdahale: Herhangi bir dış komut, manuel müdahale veya elektriksel tetikleme olmaksızın su tahliyesi başlatır.

• Yayılımın Sınırlandırılması: Yangını çıktığı bölgede hapsederek bitişik mahallere ve yapısal bileşenlere sıçramasını önlemeye yardımcı olur.

• Tahliye ve Görüş Kolaylığı: Isıl yükü düşürür, dumanı bastırır ve kaçış yollarında görüşü iyileştirir.

Sprinkler Sistemi Nasıl Çalışır?

Sprinkler sistemleri; karmaşık elektronik devrelerden ziyade, güvenilirliği yüksek fiziksel ve mekanik prensiplerle çalışır. Operasyonel süreç genellikle şu adımlardan oluşur:

1) Termal Aktivasyon

Her sprinkler başlığında iki temel aktivasyon elemanından biri bulunur:

• Sıvı dolu cam ampul (ısı ile genleşen sıvı içerir)

• veya belirli sıcaklıkta eriyen metal plaka (fusible link)

2) Sıcaklık Eşik Değeri

Ortam sıcaklığı yangın etkisiyle genellikle 57°C – 74°C aralığındaki tasarım değerine ulaştığında:

• cam ampul patlar veya

• metal plaka erir
  Böylece suyun önündeki engel kalkar ve başlık açılır.

3) Su Tahliyesi ve Dağılım

Başlık açılır açılmaz boru hattındaki basınçlı su, sprinkler içindeki deflektör adı verilen dağıtıcı plakaya çarpar ve su, yangın bölgesine şemsiye formunda homojen bir dağılımla püskürtülür.

4) Bölgesel Müdahale ve Hasar Kontrolü

Sistemin en kritik avantajlarından biri şudur:
Sadece ısıya maruz kalan başlıklar devreye girer.
Bu sayede:

• gereksiz su boşalımı önlenir,

• su hasarı minimuma iner,

• su kaynağı daha verimli kullanılır.

İstatistiksel verilere göre, çoğu yangın 1–4 sprinkler başlığının açılmasıyla kontrol altına alınabilmektedir.

Temel Sprinkler Sistemi Çeşitleri ve Kullanım Alanları

Her yapı için aynı sistem uygun değildir. Yapının kullanım amacı, çevresel koşullar ve risk sınıfına göre farklı konfigürasyonlar tercih edilir.

1) Islak Borulu Sistem (Wet Pipe)

Boru şebekesi sürekli basınçlı su ile doludur. Başlık açıldığı anda su tahliyesi anında başlar.

En uygun kullanım alanları:
Ofisler, konutlar, oteller, AVM’ler, ısıtılan iç hacimler.

2) Kuru Borulu Sistem (Dry Pipe)

Borularda su yerine basınçlı hava veya azot bulunur. Başlık açılınca önce hava tahliye olur, ardından borular su ile dolar ve tahliye gerçekleşir.

En uygun kullanım alanları:
Kapalı otoparklar, soğuk hava depoları, donma riski bulunan mahaller.

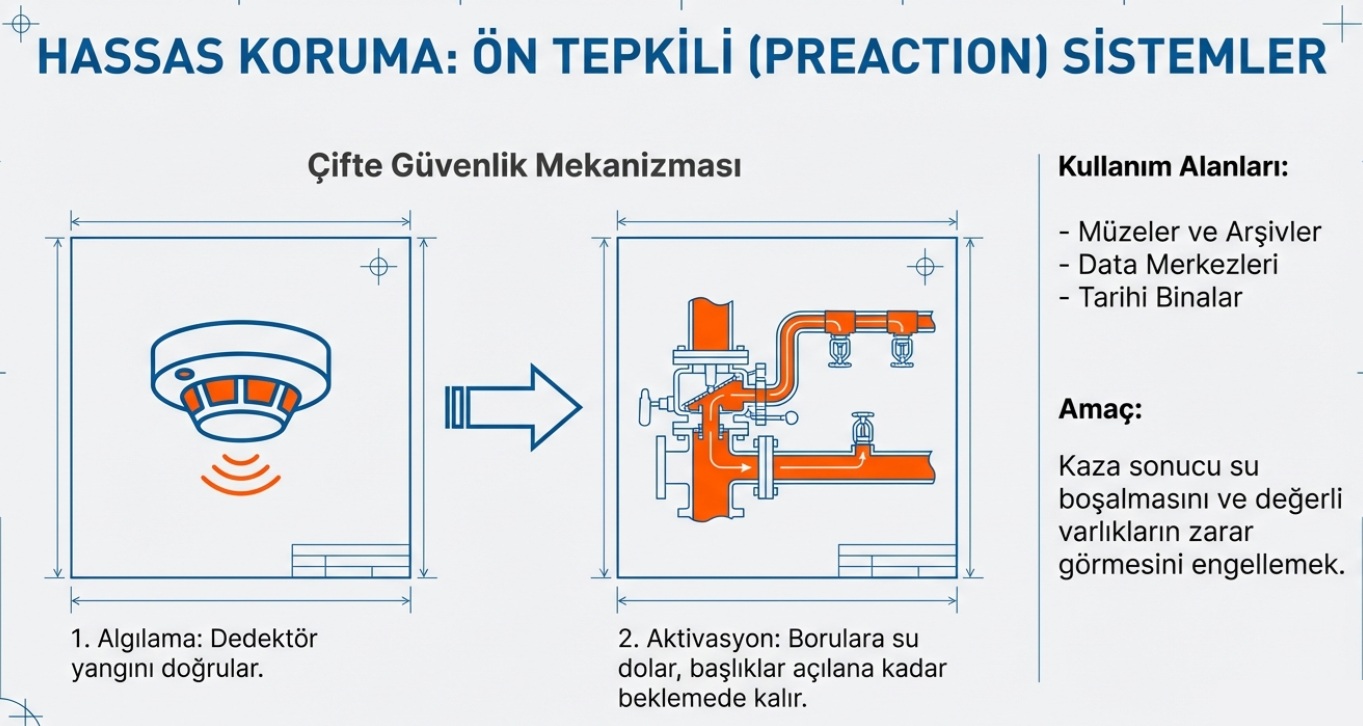

3) Ön Tepkili Sistem (Preaction)

Sistem ancak iki koşul birlikte gerçekleşince devreye girer:

1. Dedektör algılaması (alarm sistemi doğrulaması)

2. Sprinkler başlığının aktivasyonu

Bu yaklaşım, yanlışlıkla su boşalmasının çok kritik olduğu yerlerde tercih edilir.

En uygun kullanım alanları:
Veri merkezleri, müzeler, arşivler, kütüphaneler, dondurucu mahaller.

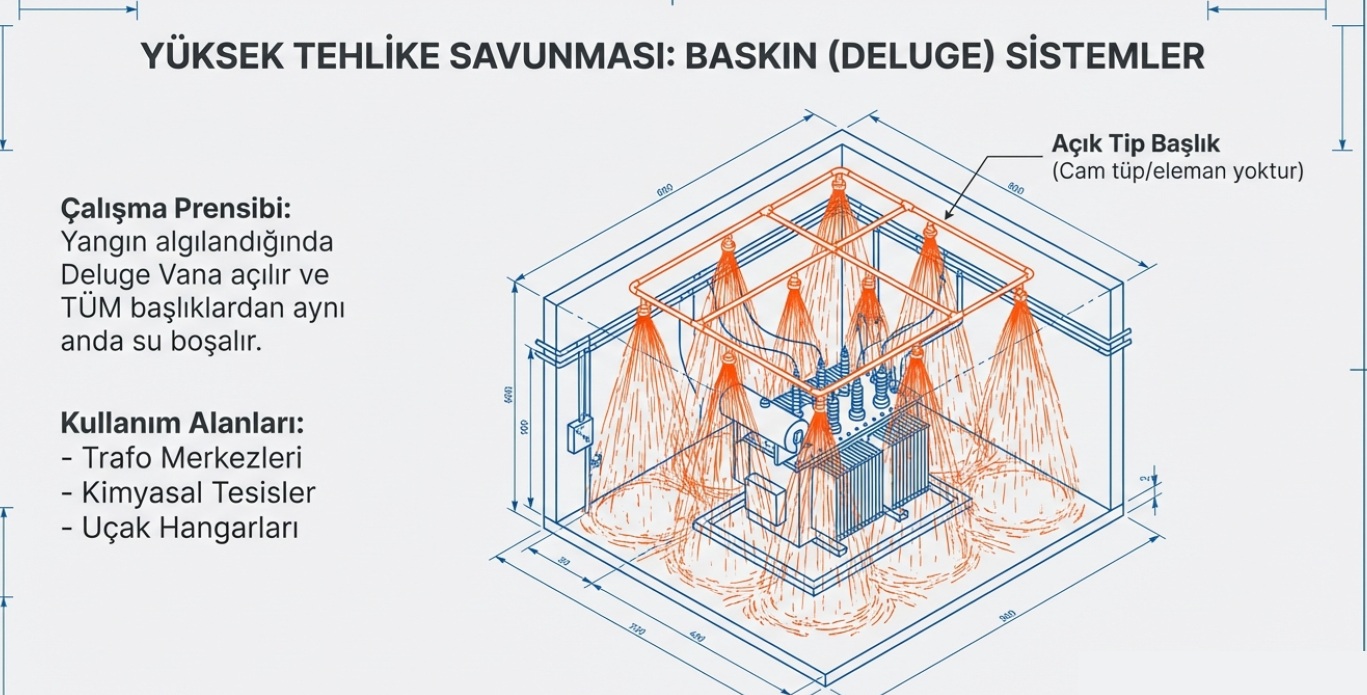

4) Deluge (Baskın) Sistem

Başlıklar açık tiptir (ampulsüz). Bir deluge vanası tetiklendiğinde tüm alana aynı anda su boşaltılır.

En uygun kullanım alanları:
Enerji santralleri, kimyasal depolar, uçak hangarları, yüksek tehlike sınıfları.

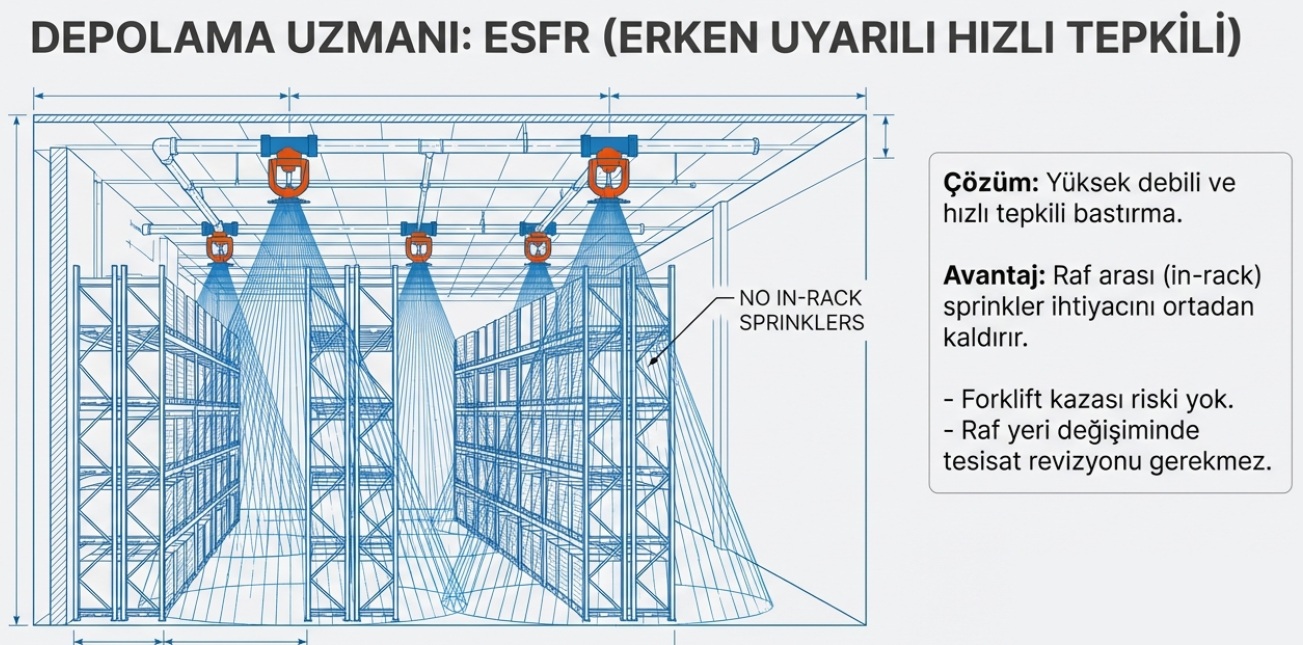

Yüksek Riskli Depolama Alanları İçin Özel Çözüm: ESFR Sprinkler

ESFR (Erken Uyarılı Hızlı Tepkili) sprinklerler, özellikle yüksek tavanlı lojistik ve depolama tesislerinde yangını erken aşamada baskılamak için geliştirilmiş sistemlerdir. Tasarımın en kritik kısıtlaması şudur:

ESFR sprinkler başlıkları yalnızca ıslak borulu sistemlerde kullanılır.

ESFR’nin Teknik Avantajları ve Damlacık (Droplet) Fiziği

ESFR başlıkları, özel deflektör yapısı sayesinde iri su damlacıkları üretir. Bu iri damlacıklar:

• yüksek tavanlı yangınlarda oluşan güçlü sıcak hava/duman konveksiyonunu delerek (penetrasyon)

• doğrudan yanan yüzeye ulaşır.

Küçük damlacıklar dumanla sürüklenip etkisini kaybedebilirken, ESFR’nin yüksek debili iri damlacıkları yangını doğrudan bastırma avantajı sağlar.

Operasyonel Kolaylık

• Raf arası sprinkler ihtiyacını azaltabilir/ortadan kaldırabilir.

• Forklift çarpma riski düşer.

• Raf düzeni değişikliklerinde esneklik sağlar.

FM Global “12 Sprinkler” Kuralı

Standart tasarımlardan farklı olarak FM Global yaklaşımında, yangın anında 12 sprinklerin aynı anda devreye gireceği varsayımıyla kapasite hesaplanır. Bu da yüksek güvenlik marjı sağlar.

K-Faktörleri

Depolama yüksekliğine göre K14, K17, K22, K25 gibi orifis çapları seçilerek:

• daha düşük basınçta,

• daha yüksek debi elde edilir.

Montaj ve Tasarım Kriterleri: Sprinkler Sistemi Nasıl Kurulur?

Sprinkler sisteminin performansı yalnızca pompa ve boru çapına değil, aynı zamanda doğru geometrik yerleşime bağlıdır. Montaj sırasında tavan yüksekliği, kiriş ve engel mesafeleri gibi faktörler kritik öneme sahiptir.

Kurulum Parametreleri

• Koruma Alanı: Tek bir başlık için minimum koruma alanı 6 m² olmalıdır.

• Maksimum Sprinkler Mesafesi:

  • Tavan yüksekliği 9.1 m’nin altında ise başlıklar arası mesafe maksimum 3.7 m

  • Tavan yüksekliği 9.1 m’yi aşıyorsa maksimum 3.1 m

• Duvar Mesafeleri:

  • Minimum 102 mm

  • Maksimum: sprinkler arası mesafenin yarısı kadar

• Tavana Olan Mesafeler (K-Faktörüne Göre):

  • Sarkık (Pendent) Tip:

    • K14 ve K16.8: 152–356 mm

    • K22.4 ve K25.2: 152–457 mm

  • Dik (Upright) Tip:

    • K14 ve K16.8: 76–305 mm

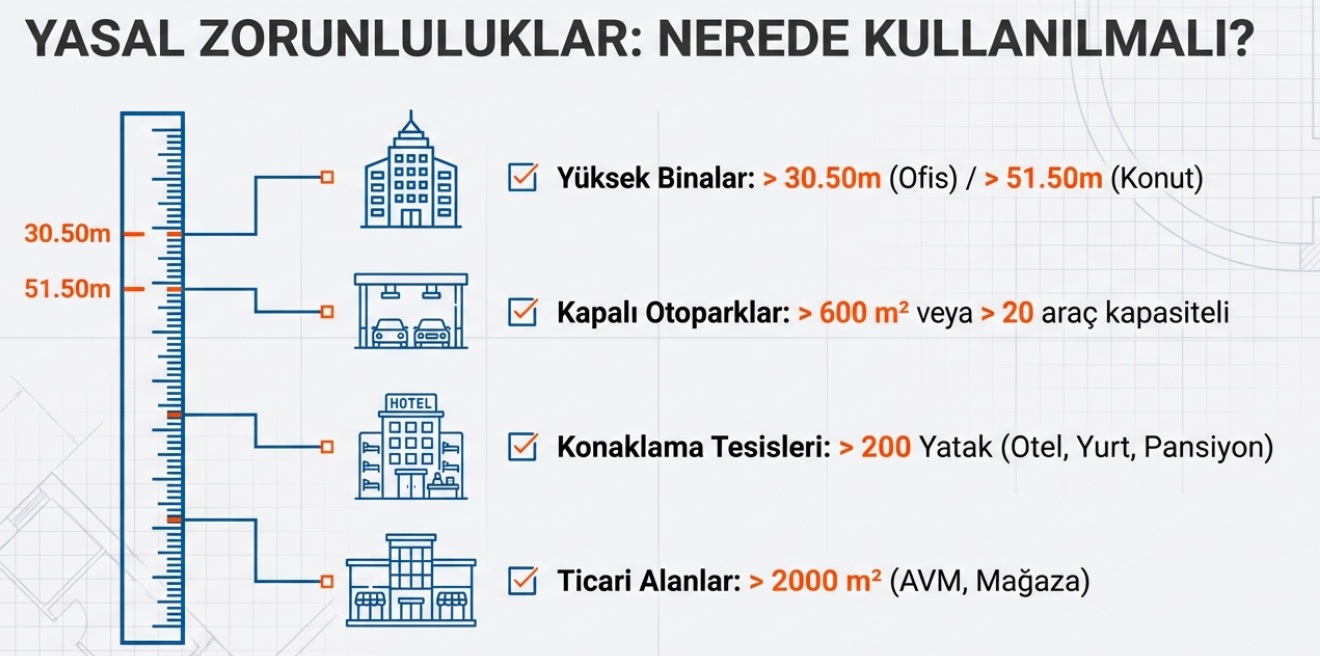

Yasal Zorunluluklar: Sprinkler Sistemi Nerede Zorunludur?

Türkiye’de yürürlükteki yönetmeliklere göre, yapı sınıfı ve yüksekliğine bağlı olarak sprinkler sistemi birçok yapı için yasal zorunluluktur. Öne çıkan zorunluluk kriterleri:

Konutlar ve Ticari Yapılar

• Yapı yüksekliği 51.59 m’yi geçen tüm konutlar (apartmanlar)

• Yapı yüksekliği 30.50 m’yi geçen büro/ofis/ticari binalar

• Toplam kullanım alanı 2000 m² üzeri mağaza, AVM ve eğlence mekanları

• Yatak sayısı 200’den fazla olan otel, pansiyon ve yurtlar

• Oda sayısı 100’ün üzerinde olan çok katlı yapılar

Otoparklar

• Toplam alanı 600 m²’den büyük kapalı otoparklar

• 20’den fazla araç kapasitesi olup birden fazla bodrum katı bulunan otoparklar

• 10’dan fazla araç kapasiteli asansörlü (mekanik) otoparklar

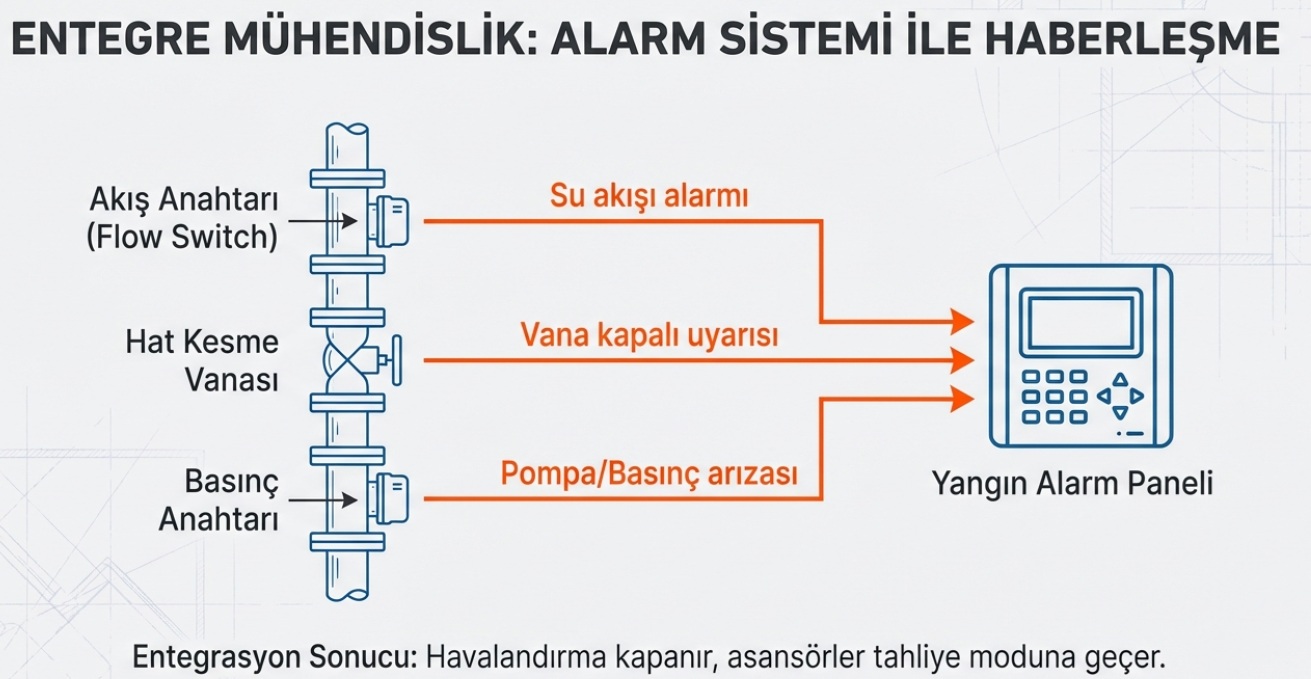

Sistem Entegrasyonu ve Bakım

Bir sprinkler sisteminin güvenilirliği; yangın alarm paneli, pompa istasyonu, vanalar, depo seviyesi gibi bileşenlerle entegre şekilde izlenmesine bağlıdır. Her kritik ekipman yangın paneli üzerinden dijital olarak denetlenmelidir.

Yangın Paneli İzleme Kontrol Listesi (Checklist)

• Vana Pozisyonu: Ana kesme ve kat kontrol vanaları (supervisory switches)

• Su Akışı: Akış anahtarları (flow switch) ile zonsal tespit

• Pompa İstasyonu: Çalışma, arıza, faz kaybı durumları

• Kritik Seviyeler:

  • Su deposu %90 altına düşmeden alarm

  • Yakıt tankı %75 altına düşmeden alarm

• Düşük Hava Basıncı: Kuru ve preaction sistemlerde boru içi basınç takibi

• Oda Sıcaklığı: Pompa dairesinde +5°C altı riskinin izlenmesi

Bakım Notu

Sistemin aktif kalabilmesi için 3 veya 6 aylık periyotlarla profesyonel ekiplerce fonksiyonel test ve bakım yapılmalıdır. Aktif sistemlerde pompa, vana ve enerji sürekliliği gibi unsurlar “zincirin halkalarıdır”; tek bir bileşen zayıflarsa sistemin bütünü yetersiz hale gelebilir.

Sonuç: Yangın Güvenliğinde Akıllı ve Stratejik Bir Yatırım

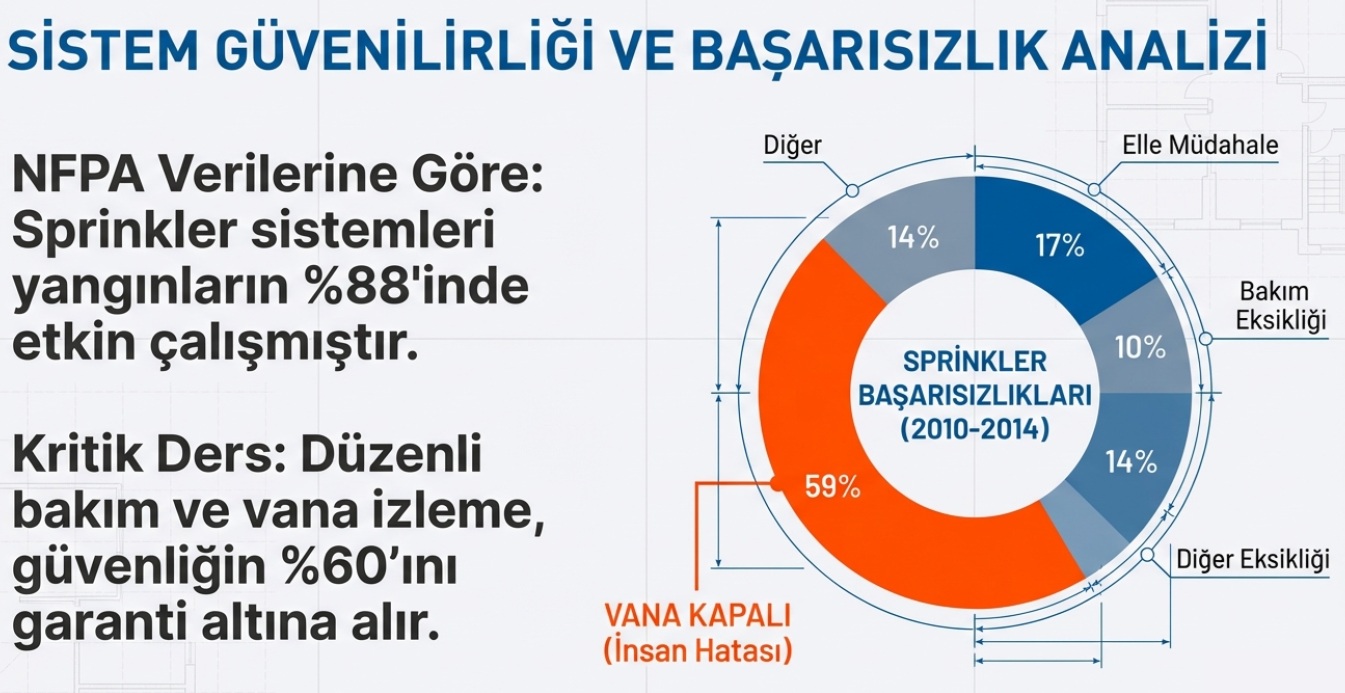

Sprinkler sistemleri, pasif yangın önlemlerini dinamik biçimde tamamlayan en etkili aktif koruma çözümlerinden biridir. İstatistikler, sprinkler bulunan yapılarda yangınların %88 oranında başarıyla kontrol altına alındığını göstermektedir. Ancak bu başarı; yalnızca başlıkların varlığıyla değil, sistemin doğru tasarımı, doğru montajı, uygun standarda göre hidrolik hesabı ve düzenli bakımıyla sürdürülebilir hale gelir.

Kısacası; doğru mühendislik tasarımı + titiz bakım rejimi ile desteklenen bir sprinkler yatırımı, işletmeniz ve yapınız için yapılabilecek en stratejik güvenlik hamlelerinden biridir.
