UPS (Kesintisiz Güç Kaynağı) Nedir?
Elektrik kesintileri, voltaj dalgalanmaları ve ani güç kayıpları modern hayatın en büyük problemlerinden biridir. Özellikle bilgisayarlar, sunucular ve hassas elektronik cihazlar için bu durumlar telafisi imkansız veri kayıplarına, donanım hasarlarına ve iş süreçlerinin aksamasına neden olabilir.
İşte tam bu noktada UPS sistemleri devreye girer. Bu kapsamlı rehberde, UPS nedir, nasıl çalışır, hangi tipleri vardır ve nasıl seçilir gibi tüm soruların cevaplarını bulacaksınız.
UPS Nedir?
UPS (Uninterruptible Power Supply), Türkçe karşılığıyla Kesintisiz Güç Kaynağı, elektrik kesintisi veya voltaj problemleri yaşandığında bağlı cihazların çalışmaya devam etmesini sağlayan bir güvenlik ekipmanıdır. UPS sistemleri, içlerindeki aküler sayesinde elektrik kesildiğinde anında devreye girerek bilgisayarlarınızın, sunucularınızın ve diğer kritik ekipmanlarınızın zarar görmeden güvenli bir şekilde kapatılması için gerekli zamanı sağlar.
UPS’in Temel Fonksiyonları
1. Kesintisiz Güç Sağlama: Elektrik kesildiğinde akülerden besleme yaparak cihazların çalışmasını sürdürür.
2. Voltaj Regülasyonu: Şebeke voltajındaki ani yükselme veya düşüşleri düzenleyerek sabit voltaj sağlar.
3. Gürültü Filtreleme: Elektrik hattındaki elektromanyetik gürültüleri temizleyerek temiz enerji sunar.
4. Aşırı Voltaj Koruması: Yıldırım çarpması veya şebeke arızaları sonucu oluşan aşırı voltajlardan korur.
5. Güvenli Kapatma: Yazılım desteği ile bilgisayarları otomatik olarak güvenli bir şekilde kapatır.

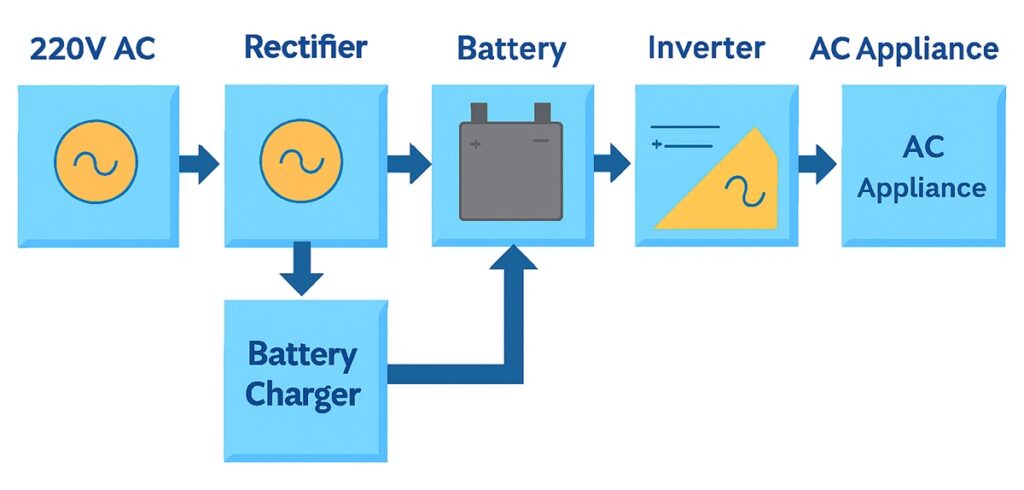

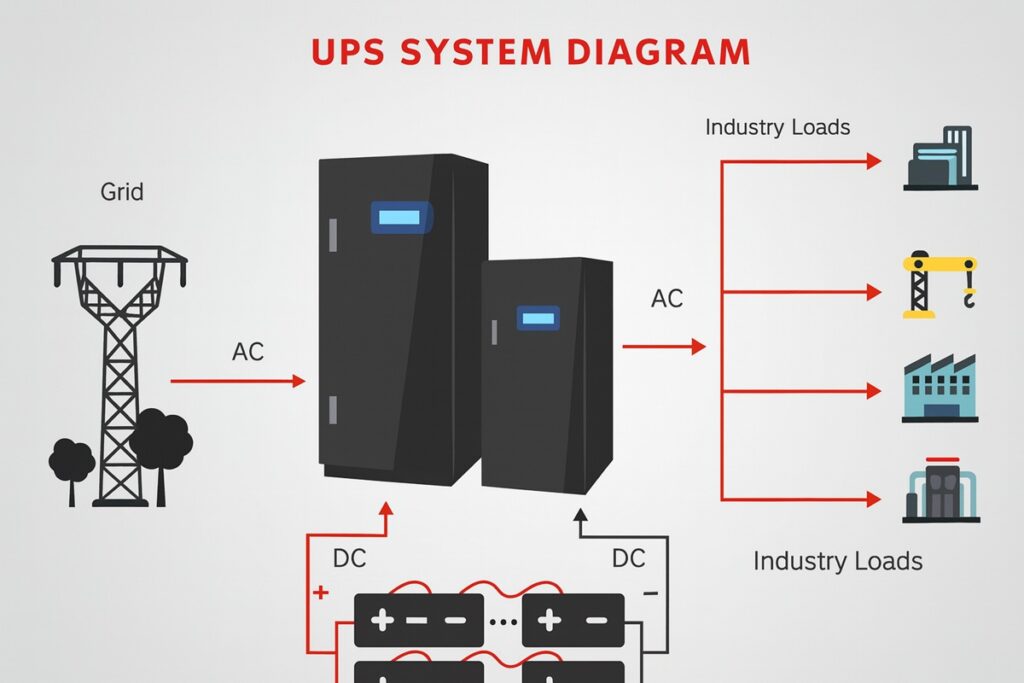

UPS Nasıl Çalışır?
UPS sistemlerinin çalışma prensibi oldukça basittir. Normal koşullarda şebeke elektriği UPS’e girer, UPS içindeki aküler şarj edilir ve aynı zamanda bağlı cihazlara güç sağlanır. Elektrik kesildiğinde veya voltaj belirlenen sınırların dışına çıktığında, UPS içindeki invertör devreye girerek akülerdeki DC (doğru akım) elektriği AC (alternatif akım) elektriğe çevirerek cihazlara kesintisiz güç sağlamaya devam eder.
Bu süreç milisaniyeler içinde gerçekleşir ve çoğu durumda kullanıcı elektrik kesildiğini bile fark etmez. UPS’in sağladığı yedekleme süresi, akü kapasitesine ve bağlı cihazların çektiği güce bağlı olarak birkaç dakikadan birkaç saate kadar değişebilir.
UPS Türleri ve Özellikleri
UPS Türleri ve ÖzellikleriPiyasada üç ana UPS tipi bulunmaktadır ve her birinin farklı kullanım alanları ve avantajları vardır.

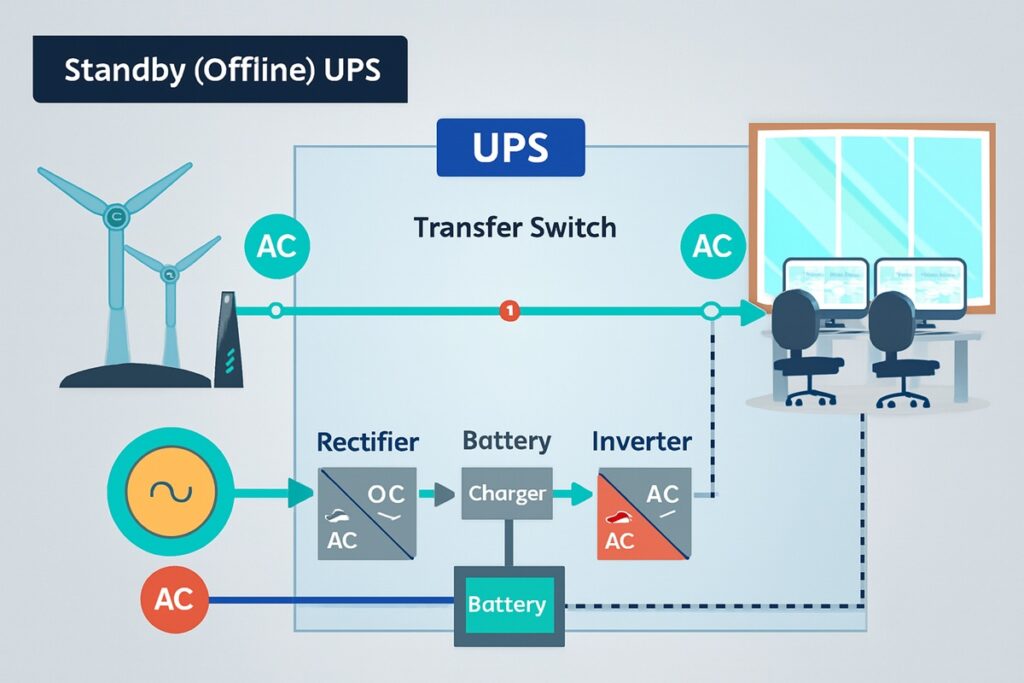

1. Standby (Offline) UPS
Standby UPS, en ekonomik ve basit UPS türüdür. Normal koşullarda elektrik doğrudan şebekeden cihazlara aktarılır. Elektrik kesildiğinde veya voltaj kabul edilebilir sınırların dışına çıktığında, 5-10 milisaniye içinde aküye geçiş yapılır.
Avantajları:
- En uygun fiyatlı seçenek
- Düşük elektrik tüketimi ve yüksek verimlilik (%95-98)
- Sessiz çalışma
- Basit montaj ve kullanım
- Küçük ve hafif tasarım
Dezavantajları:
- 5-10ms transfer süresi var (bazı hassas cihazlar için problemli olabilir)
- Sınırlı voltaj regülasyonu
- Sık voltaj dalgalanmalarında akü ömrü kısalır
- Dalga formu kalitesi düşük olabilir
Kullanım Alanları:
- Ev bilgisayarları ve oyun konsolları
- Modem ve router’lar
- Küçük ofis ekipmanları
- Kişisel kullanım cihazları
Güç Aralığı: 300VA – 2000VA
2. Line Interactive UPS
Line Interactive UPS, Türkiye’de en popüler UPS tipidir. AVR (Automatic Voltage Regulator) teknolojisi sayesinde voltaj dalgalanmalarını aküye geçmeden düzenleyebilir. Elektrik kesildiğinde 2-5 milisaniye içinde aküye geçiş yapar.
Avantajları:
- Mükemmel fiyat-performans dengesi
- AVR ile voltaj regülasyonu (akü ömrü uzar)
- Hızlı transfer süresi (2-5ms)
- Geniş kullanım alanı
- Yüksek verimlilik (%95-98)
- Çoğu uygulama için yeterli koruma
Dezavantajları:
- Minimal transfer süresi var (çok hassas cihazlar için yeterli olmayabilir)
- Frekans regülasyonu yok
- Online UPS kadar tam koruma sağlamaz
Kullanım Alanları:
- Ofis bilgisayarları ve workstation’lar
- Küçük ve orta boy sunucular
- Ağ ekipmanları (switch, router, firewall)
- POS sistemleri
- Güvenlik kameraları ve NVR sistemleri
- Küçük işletme sunucu odaları
Güç Aralığı: 500VA – 10kVA

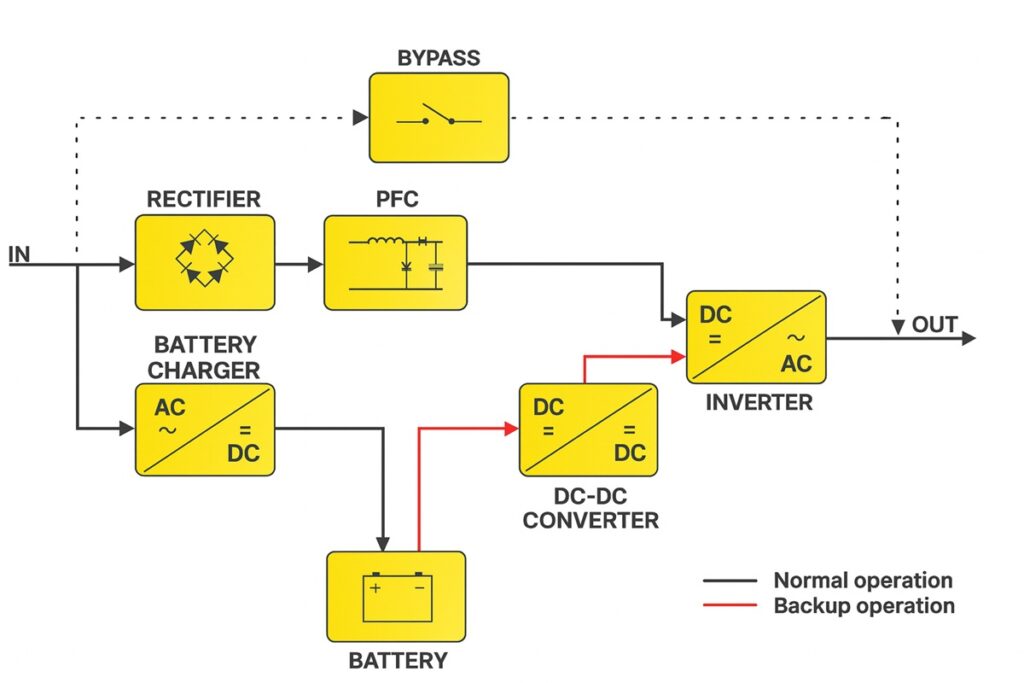

3. Online (Double Conversion) UPS
Online UPS, en gelişmiş ve en güvenilir UPS teknolojisidir. Çift dönüşüm teknolojisi sayesinde gelen elektrik önce DC’ye, sonra tekrar AC’ye çevrilir. Bu sayede elektrik kesintisinde sıfır transfer süresi ile kesintisiz geçiş sağlanır.
Avantajları:
- Sıfır transfer süresi (tam kesintisiz güç)
- Mükemmel voltaj ve frekans regülasyonu (±1%)
- Tam gürültü filtreleme
- Her zaman pure sine wave çıkış
- En yüksek koruma seviyesi
- Hassas cihazlar için ideal
Dezavantajları:
- Yüksek maliyet (2-3 kat daha pahalı)
- Daha fazla elektrik tüketimi (%89-95 verimlilik)
- Isınma problemi (soğutma gerekebilir)
- Daha gürültülü (fan sesi)
- Daha büyük ve ağır
Kullanım Alanları:
- Veri merkezleri ve sunucu odaları
- Medikal cihazlar (hastane, klinik)
- Endüstriyel kontrol sistemleri
- Telekom santralleri
- Bankacılık sistemleri
- Kritik altyapılar
- Laboratuvar ekipmanları
Güç Aralığı: 1kVA – 800kVA
UPS Tipi Karşılaştırma Tablosu
| Özellik | Standby | Line Interactive | Online |
|---|---|---|---|
| Transfer Süresi | 5-10ms | 2-5ms | 0ms |
| Voltaj Koruması | Zayıf | İyi (AVR) | Mükemmel |
| Frekans Koruması | Yok | Yok | Var |
| Gürültü Filtresi | Minimal | Orta | Tam |
| Verimlilik | En yüksek | Yüksek | Orta |
| Güvenilirlik | Orta | İyi | En yüksek |
| Fiyat | € | €€ | €€€€ |
| Akü Kullanımı | Sık | Orta | Az |
| Akü Ömrü | Kısa | Uzun | En uzun |
| Ses Seviyesi | Sessiz | Sessiz | Gürültülü (fan) |
| Boyut | Küçük | Orta | Büyük |
UPS Seçerken Dikkat Edilmesi Gerekenler.
1. Güç İhtiyacı Hesaplama
UPS seçiminde ilk adım, cihazlarınızın toplam güç tüketimini hesaplamaktır. UPS’ler hem VA (Volt-Amper) hem de Watt (W) cinsinden değerlendirilir.
Hesaplama Adımları:
Adım 1: Tüm cihazların Watt değerlerini toplayın
Adım 2: %20-30 güvenlik marjı ekleyin
Adım 3: Uygun UPS’i seçin
Örnek Hesaplama:
- 1 Masaüstü Bilgisayar: 300W
- 1 Monitör: 50W
- 1 Modem: 15W
- 1 Router: 10W
- Toplam: 375W
- %30 Marj: 375 x 1.3 = 487W
- Önerilen UPS: En az 650VA / 500W
2. Yedekleme Süresi
Kaç dakika yedekleme süresine ihtiyacınız olduğunu belirleyin. Standart UPS’ler yarım yük ile 15-30 dakika yedekleme sağlar. Daha uzun süre için ekstra akü kabineti eklenebilir.
Tipik İhtiyaçlar:
- 5-10 dakika: Dosyaları kaydetme ve kapatma
- 15-30 dakika: Normal iş kapatma süreci
- 30-60 dakika: Uzun kesintiler için hazırlık
- 1+ saat: Jeneratör devreye girene kadar
3. Dalga Formu
Hassas elektronik cihazlar için mutlaka Pure Sine Wave (Tam Sinüs Dalga) çıkışlı UPS seçin. Modified Sine Wave özellikle sunucular, aktif PFC’li güç kaynakları ve laser yazıcılar için uygun değildir.
4. Giriş Voltaj Aralığı
Türkiye’de voltaj dalgalanmaları yaygındır. Geniş giriş voltaj aralığı (140-300V) olan UPS’ler daha az aküye geçer ve akü ömrü uzar.
5. Bağlantı ve Yönetim
- USB veya Ethernet bağlantısı: Otomatik kapatma yazılımı için
- Yazılım desteği: Uzaktan izleme ve yönetim
- LCD ekran: Anlık durum bilgisi
- Alarm sistemi: Görsel ve sesli uyarılar
6. Priz Sayısı ve Türü
- Kaç cihaz bağlayacağınızı planlayın
- Bazı prizler sadece surge korumalı (akü koruması yok)
- Türkiye tipi priz düzenine dikkat edin
UPS ile İlgili Sık Sorulan Sorular
1. UPS sürekli prize takılı mı kalmalı? Evet, UPS’ler 7/24 prize takılı kalmalı ve sürekli şarj durumunda olmalıdır.
2. UPS akümü ne kadar dayanır? Standart kullanımda 3-5 yıl, ideal koşullarda 5-7 yıl dayanabilir.
3. UPS hangi cihazlara bağlanmamalı? Lazer yazıcı, elektrikli ısıtıcı, klima gibi yüksek güç tüketen cihazlar UPS’e bağlanmamalıdır.
4. UPS gürültü yapar mı? Standby ve Line Interactive UPS’ler genellikle sessizdir. Online UPS’lerde fan sesi duyulabilir.
5. UPS elektrik faturasını artırır mı? Minimal düzeyde. 1000VA UPS yaklaşık 20-50W tüketir (aylık 3-7 kWh).
6. Eski akü ile çalışır mı? Çalışır ama yedekleme süresi çok kısa olur ve güvenilirlik düşer.
7. Kaç cihaz bağlanabilir? UPS’in toplam gücünü aşmayacak şekilde istediğiniz kadar cihaz bağlanabilir.
UPS sistemleri, modern hayatın vazgeçilmez güvenlik ekipmanlarından biridir. Elektrik kesintileri ve voltaj problemlerine karşı cihazlarınızı koruyan UPS’ler, veri kaybını önler, donanım hasarlarını engeller ve iş sürekliliğini sağlar.
Doğru UPS seçimi yaparken ihtiyacınızı iyi analiz edin, geleceği de düşünerek %20-30 fazla kapasite ile yola çıkın ve kaliteli markalardan alışveriş yapın. Küçük bir yatırımla büyük kayıpların önüne geçebilir, değerli verilerinizi ve pahalı ekipmanlarınızı koruma altına alabilirsiniz.
Unutmayın: En pahalı UPS, hiç UPS olmamasıdır. Elektrik kesintisi yaşandığında kaybettiğiniz veriler, hasar gören cihazlar ve duran iş süreçleri, UPS maliyetinin çok üzerinde zararlara yol açabilir. Bu yüzden hemen bugün kendinize uygun bir UPS sistemi edinerek geleceğe güvenle bakın.
Akü Nedir?
Akü, kimyasal enerjiyi elektrik enerjisine dönüştüren ve bu enerjiyi depolayabilen bir cihazdır. Günlük hayatımızın her alanında farklı akü türleriyle karşılaşırız. Arabalarımızdan telefonlarımıza, laptoplarımızdan güneş enerjisi sistemlerine kadar her yerde aküler kullanılır. Bu yazıda tüm akü çeşitlerini detaylıca inceleyeceğiz.
Aküler Nasıl Çalışır?
Basit anlatımla, bir akü içinde iki farklı metal (elektrot) ve bunların arasında kimyasal bir sıvı veya jel (elektrolit) bulunur. Akü şarj edildiğinde kimyasal enerji depolanır, kullanıldığında ise bu enerji elektriğe dönüşür. Bu işlem bazı akülerde yüzlerce kez tekrarlanabilir (şarj edilebilir), bazılarında ise sadece bir kez gerçekleşir (şarj edilemez).
UPS’lerde Kullanılan Akü Türleri
1. VRLA Aküler (Valve Regulated Lead Acid)
VRLA, UPS sistemlerinde en yaygın kullanılan akü türüdür. İki ana alt türü vardır:
a) AGM (Absorbent Glass Mat) Akü
Yapısı:
- Elektrolit, cam elyaf materyalde emdirilmiştir
- Kapalı sistem, bakım gerektirmez
- Ventilli (supap) güvenlik sistemi vardır
Teknik Özellikler:
- Voltaj: 12V (genellikle)
- Kapasite: 7Ah – 200Ah
- Ömür: 3-5 yıl (standart kullanımda)
- Döngü ömrü: 200-300 deşarj döngüsü
- Çalışma sıcaklığı: -15°C ile +50°C
- Şarj voltajı: 13.6-13.8V (float), 14.4-14.7V (boost)
Avantajları:
- Bakımsız
- Her pozisyonda çalışabilir
- Dökülme riski yok
- Titreşime dayanıklı
- Hızlı deşarj yeteneği (yüksek akım verir)
- İyi elektriksel performans
- Makul fiyat
Dezavantajları:
- Orta ömür (3-5 yıl)
- Sıcağa hassas (her 10°C artışta ömür yarıya iner)
- Ağır
- Derin deşarja hassas
Kullanım Alanları:
- Küçük ve orta boy UPS sistemleri (500VA – 10kVA)
- Ofis UPS’leri
- Ev tipi UPS’ler
- Küçük sunucu odaları
Popüler Markalar: Yuasa, CSB, Fiamm, Panasonic, Vision
b) GEL (Jel) Akü
Yapısı:
- Elektrolit jel kıvamındadır (silika ile katılaştırılmış)
- Kapalı sistem, tamamen bakımsız
- Çok yavaş şarj/deşarj özellikli
Teknik Özellikler:
- Voltaj: 12V (genellikle)
- Kapasite: 10Ah – 200Ah
- Ömür: 5-12 yıl
- Döngü ömrü: 500-1000 deşarj döngüsü
- Çalışma sıcaklığı: -20°C ile +55°C
- Şarj voltajı: 13.5-13.8V (float), 14.1-14.4V (boost)
Avantajları:
- Uzun ömür
- Derin deşarja çok dayanıklı (%80’e kadar)
- Yavaş ve düzenli deşarjlarda mükemmel performans
- Sıcağa AGM’den daha dayanıklı
- Düşük kendiliğinden boşalma
- Her pozisyonda çalışabilir
Dezavantajları:
- Pahalı (AGM’den %30-50 daha pahalı)
- Yavaş şarj olur (özel şarj ayarı gerektirir)
- Yüksek akım talebinde AGM’den zayıf
- Yanlış şarj voltajında hasar görür
- Ağır
Kullanım Alanları:
- Uzun süreli yedekleme gereken sistemler
- Güneş enerjisi + UPS hibrit sistemleri
- Telekom istasyonları
- Büyük veri merkezleri
- Sık deşarj yapılacak uygulamalar
Popüler Markalar: Sonnenschein, Exide, Haze, Victron Energy

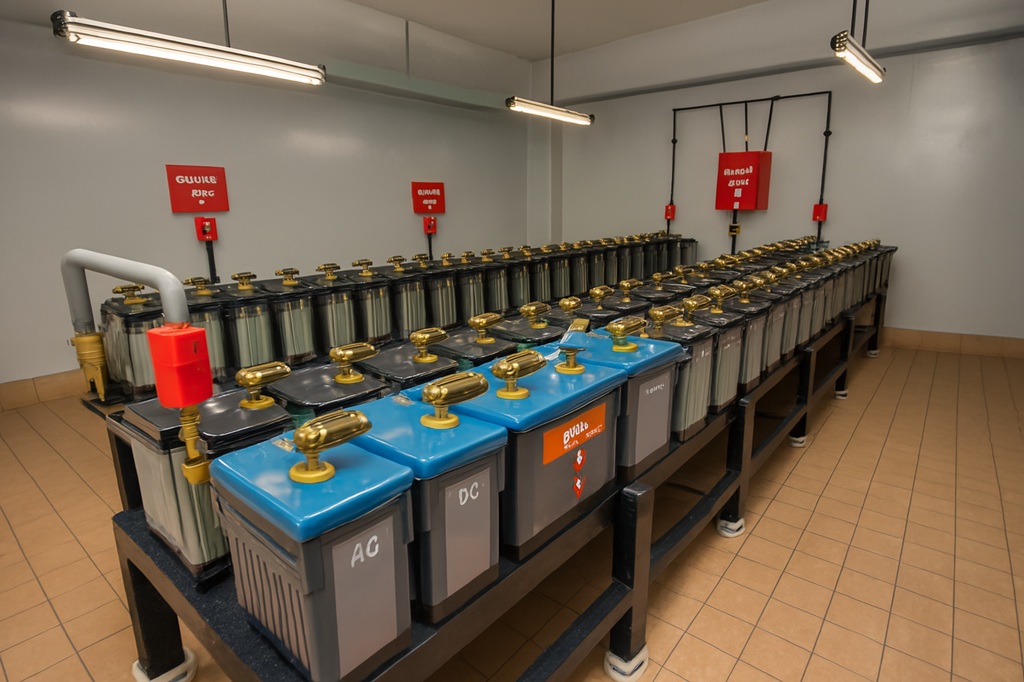

2. Flooded (Açık/Sulu) Kurşun-Asit Akü
Yapısı:
- Klasik kurşun-asit akü
- Elektrolit sıvı halde, üstü açılabilir
- Düzenli su ilavesi gerektirir
Teknik Özellikler:
- Voltaj: 12V (genellikle 2V hücreler seri bağlı)
- Kapasite: 50Ah – 3000Ah
- Ömür: 5-20 yıl (bakıma bağlı)
- Döngü ömrü: 1000-1500 deşarj döngüsü
- Çalışma sıcaklığı: -10°C ile +45°C
Avantajları:
- Çok uzun ömür (doğru bakımda 15-20 yıl)
- Düşük maliyet
- Yüksek kapasite seçenekleri
- Kolay servis ve tamir
- Derin deşarj yapılabilir
Dezavantajları:
- Düzenli bakım gerektirir (3-6 ayda bir su eklemek)
- Gaz çıkarır (hidrojen)
- Özel havalandırma gerektirir
- Dik pozisyonda durmalı
- Asit dökülme riski
- Ağır ve hacimli
Kullanım Alanları:
- Çok büyük UPS sistemleri (100kVA+)
- Endüstriyel tesisler
- Veri merkezleri
- Hastane merkezi UPS sistemleri
- Telekom santralleri
Popüler Markalar: Exide, Enersys, Tudor, EAS
3. Lityum İyon (Li-ion) Akü
Yapısı:
- Modern, gelişmiş teknoloji
- Lityum demir fosfat (LiFePO4) genellikle tercih edilir
- BMS (Battery Management System) gerektirir
Teknik Özellikler:
- Voltaj: 12V, 24V, 48V modüller
- Kapasite: 50Ah – 300Ah (modül başına)
- Ömür: 10-15 yıl
- Döngü ömrü: 3000-5000 deşarj döngüsü
- Çalışma sıcaklığı: -20°C ile +55°C
- Şarj verimliliği: %95-98%
Avantajları:
- Çok uzun ömür
- Çok hafif (kurşunun 1/3 ağırlığı)
- Küçük boyut (kurşunun yarısı)
- Hızlı şarj (1-2 saat)
- Düşük kendiliğinden boşalma (%2-3/yıl)
- Bakımsız
- Geniş sıcaklık aralığı
- %100 deşarj yapılabilir
- Yüksek verimlilik
Dezavantajları:
- Çok pahalı (kurşunun 3-5 katı)
- Özel BMS gerektirir
- UPS ile uyumluluk problemleri olabilir
- İlk yatırım yüksek
Kullanım Alanları:
- Modern veri merkezleri
- Yer kısıtı olan uygulamalar
- Ağırlık önemli olan yerler
- Yüksek bütçeli projeler
- Uzun ömür istenen sistemler
- Modüler UPS sistemleri
Popüler Markalar: SimpliPhi, Pylontech, BYD, Tesla (büyük sistemler)
4. Nikel-Kadmiyum (NiCd) Akü
Not: Artık nadiren kullanılır, ancak özel uygulamalarda hala tercih edilir.
Teknik Özellikler:
- Voltaj: 1.2V (hücre başına)
- Ömür: 10-20 yıl
- Döngü ömrü: 2000-3000 deşarj döngüsü
- Çalışma sıcaklığı: -40°C ile +60°C
Avantajları:
- Aşırı sıcak ve soğuğa dayanıklı
- Çok uzun ömür
- Güvenilir
- Aşırı deşarj ve şarja karşı toleranslı
Dezavantajları:
- Çok pahalı
- Kadmiyum zehirli (çevreye zararlı)
- Hafıza etkisi
- Birçok ülkede yasaklı
Kullanım Alanları:
- Havaalanları
- Askeri tesisler
- Aşırı sıcaklık olan yerler
- Kritik altyapılar
UPS Akü Çeşitleri – Detaylı Karşılaştırma Tablosu
Genel Karşılaştırma
| Özellik | AGM | GEL | Açık Tip (Flooded) | Lityum (LiFePO4) | NiCd |
|---|---|---|---|---|---|
| Ömür (Yıl) | 3-5 | 5-12 | 10-20 | 10-15 | 15-20 |
| Döngü Sayısı | 200-300 | 500-1000 | 1000-1500 | 3000-5000 | 2000-3000 |
| Ağırlık | Ağır | Ağır | Çok Ağır | Hafif | Ağır |
| Hacim | Büyük | Büyük | Çok Büyük | Küçük | Büyük |
| Bakım | Gereksiz | Gereksiz | Gerekli (3-6 ay) | Gereksiz | Minimal |
| Şarj Süresi | 4-6 saat | 8-12 saat | 8-16 saat | 1-2 saat | 4-8 saat |
| Derin Deşarj Toleransı | Düşük | Yüksek | Orta-Yüksek | Çok Yüksek | Yüksek |
| Sıcaklık Hassasiyeti | Yüksek | Orta | Orta | Düşük | Çok Düşük |
| İlk Maliyet | ₺₺ | ₺₺₺ | ₺₺ | ₺₺₺₺₺ | ₺₺₺₺₺₺ |
| Toplam Sahip Olma Maliyeti (10 yıl) | ₺₺₺₺ | ₺₺₺ | ₺₺₺ | ₺₺ | ₺₺₺ |
| Çevre Dostu | Orta | Orta | Düşük | Yüksek | Düşük |
| Verimlilik | %80-85 | %75-80 | %70-75 | %95-98 | %70-80 |
Akü Teknik Detay Karşılaştırması
Elektriksel Özellikler
| Özellik | AGM | GEL | Açık Tip | Lityum | NiCd |
|---|---|---|---|---|---|
| Float Voltaj (12V için) | 13.6-13.8V | 13.5-13.8V | 13.5-13.8V | 13.6-14.6V | 1.4V/hücre |
| Boost Voltaj (12V için) | 14.4-14.7V | 14.1-14.4V | 14.4-15V | 14.2-14.6V | 1.55V/hücre |
| Maksimum Deşarj Akımı | Çok Yüksek | Orta | Yüksek | Çok Yüksek | Çok Yüksek |
| Kendiliğinden Boşalma | %3-5/ay | %1-3/ay | %2-5/ay | %2-3/yıl | %10-20/ay |
| İç Direnç | Düşük | Orta | Düşük | Çok Düşük | Düşük |
| Şarj Kabul Oranı | Yüksek | Düşük | Orta | Çok Yüksek | Yüksek |
Operasyonel Özellikler
| Özellik | AGM | GEL | Açık Tip | Lityum | NiCd |
|---|---|---|---|---|---|
| Çalışma Pozisyonu | Her Pozisyon | Her Pozisyon | Sadece Dik | Her Pozisyon | Her Pozisyon |
| Havalandırma Gereksinimi | Minimal | Minimal | Zorunlu | Minimal | Orta |
| Gaz Çıkışı | Çok Az | Çok Az | Yüksek | Yok | Orta |
| Montaj Kolaylığı | Kolay | Kolay | Zor | Çok Kolay | Kolay |
| Titreşime Dayanım | İyi | İyi | Orta | Mükemmel | Mükemmel |
| Taşıma Kolaylığı | Orta | Orta | Zor | Kolay | Orta |
Sıcaklık ve Çevre Etkileri
| Özellik | AGM | GEL | Açık Tip | Lityum | NiCd |
|---|---|---|---|---|---|
| Optimal Sıcaklık | 20-25°C | 20-25°C | 20-25°C | 20-30°C | 20-25°C |
| Min Sıcaklık | -15°C | -20°C | -10°C | -20°C | -40°C |
| Maks Sıcaklık | +50°C | +55°C | +45°C | +55°C | +60°C |
| Her 10°C Artışta Ömür Kaybı | %50 | %40 | %40 | %20 | %30 |
| Düşük Sıcaklık Performansı | Orta | Orta | Orta | İyi | Mükemmel |
| Yüksek Sıcaklık Toleransı | Düşük | Orta | Orta | İyi | Mükemmel |
Kapasite ve Performans Tablosu
Aynı 100Ah Kapasitede Karşılaştırma
| Özellik | AGM 100Ah | GEL 100Ah | Açık 100Ah | Lityum 100Ah |
|---|---|---|---|---|
| Gerçek Kullanılabilir Kapasite | 50Ah (%50’ye deşarj) | 80Ah (%80’e deşarj) | 80Ah | 100Ah (tam deşarj) |
| Ağırlık | ~30 kg | ~32 kg | ~35 kg | ~12 kg |
| Boyutlar (örnek) | 330x170x220mm | 330x170x220mm | 345x175x240mm | 260x168x210mm |
| 15 Dakika Deşarj Kapasitesi | ~85Ah | ~60Ah | ~75Ah | ~95Ah |
| 1 Saat Deşarj Kapasitesi | ~90Ah | ~85Ah | ~88Ah | ~100Ah |
| 20 Saat Deşarj Kapasitesi | 100Ah | 100Ah | 100Ah | 100Ah |
| Toplam Enerji Çıkışı (Ömür Boyu) | 15-25 MWh | 50-80 MWh | 100-150 MWh | 300-500 MWh |
Maliyet Analizi (10 Yıllık)
5kVA UPS Sistemi İçin (Örnek Hesap)
| Maliyet Kalemi | AGM | GEL | Açık Tip | Lityum |
|---|---|---|---|---|
| İlk Akü Alımı | 6.000 TL | 9.000 TL | 7.000 TL | 25.000 TL |
| Değişim Sayısı (10 yıl) | 2-3 kez | 1 kez | 0 kez | 0 kez |
| Toplam Akü Maliyeti | 18.000 TL | 9.000 TL | 7.000 TL | 25.000 TL |
| Bakım Maliyeti | 0 TL | 0 TL | 5.000 TL | 0 TL |
| Enerji Kaybı (şarj verimsizliği) | 3.000 TL | 4.000 TL | 5.000 TL | 500 TL |
| Nakliye ve Montaj | 2.000 TL | 2.000 TL | 3.000 TL | 500 TL |
| İşgücü (değişimler) | 1.500 TL | 500 TL | 2.000 TL | 0 TL |
| Klima Maliyeti (soğutma) | 2.000 TL | 2.000 TL | 2.500 TL | 500 TL |
| TOPLAM (10 Yıl) | 26.500 TL | 17.500 TL | 24.500 TL | 26.500 TL |
| Yıllık Ortalama | 2.650 TL | 1.750 TL | 2.450 TL | 2.650 TL |
Sonuç: İlk maliyeti yüksek olsa da, lityum ve jel aküler uzun vadede en ekonomiktir!
UPS Kapasitesine Göre Akü Seçimi
| UPS Gücü | En Uygun Akü | İkinci Seçenek | Neden? |
|---|---|---|---|
| 500-1000VA (Ev/Küçük Ofis) | AGM | – | Ekonomik, yeterli, kolay bulunur |
| 1000-3000VA (Ofis) | AGM | GEL | Makul fiyat, kolay değişim |
| 3000-10kVA (Sunucu Odası) | GEL | AGM | Daha uzun ömür, daha az değişim |
| 10-50kVA (Küçük Veri Merkezi) | GEL veya Lityum | Açık Tip | Performans ve alan tasarrufu |
| 50-200kVA (Orta Veri Merkezi) | Lityum | Açık Tip | Alan ve ağırlık tasarrufu kritik |
| 200kVA+ (Büyük Veri Merkezi) | Lityum | Açık Tip | Maksimum verimlilik ve alan tasarrufu |
| Endüstriyel Tesis | Açık Tip | GEL | Yüksek kapasite, uzun ömür |
| Telekom İstasyonu | GEL | Lityum | Sık deşarj, uzun ömür |
| Hastane | GEL veya Açık Tip | Lityum | Güvenilirlik ve uzun yedekleme |
Yedekleme Süresine Göre Seçim
| Yedekleme İhtiyacı | Önerilen Akü | Alternatif | Açıklama |
|---|---|---|---|
| 5-10 Dakika (Kapatma süresi) | AGM | GEL | Kısa deşarjlarda AGM mükemmel performans |
| 15-30 Dakika | AGM veya GEL | Lityum | Her ikisi de uygun |
| 30-60 Dakika | GEL | Lityum | Derin deşarja GEL daha uygun |
| 1-2 Saat | GEL veya Lityum | Açık Tip | Uzun deşarj için derin deşarj aküsü |
| 2+ Saat | Açık Tip veya Lityum | GEL | Çok yüksek kapasite gerekir |
Kullanım Sıklığına Göre Seçim
| Kullanım Senaryosu | En Uygun Akü | Neden? |
|---|---|---|
| Nadiren Kesinti (Ayda 1-2) | AGM | Ekonomik, yeterli döngü ömrü |
| Orta Sıklıkta (Haftada 1-2) | GEL | Sık döngü için daha dayanıklı |
| Sık Kesinti (Günde 1+) | Lityum veya GEL | Yüksek döngü ömrü şart |
| Sürekli Döngü (UPS Sürekli Çalışıyor) | Lityum | En yüksek döngü ömrü |
| Test Amaçlı (Ayda test deşarjı) | GEL | Test deşarjlarına dayanıklı |
Özel Koşullara Göre Seçim
| Özel Durum | Önerilen Akü | Açıklama |
|---|---|---|
| Dar Alan | Lityum | En küçük hacim |
| Ağırlık Kısıtı | Lityum | En hafif seçenek |
| Sıcak Ortam (+35°C üstü) | GEL veya Lityum | Sıcağa daha dayanıklı |
| Soğuk Ortam (0°C altı) | AGM veya NiCd | Soğukta daha iyi performans |
| Yüksek Nem | AGM veya GEL | Kapalı sistem |
| Titreşimli Ortam | AGM veya Lityum | Titreşime dayanıklı |
| Kötü Havalandırma | AGM, GEL veya Lityum | Az gaz çıkarır |
| Düşük Bütçe | AGM | En ekonomik |
| Yüksek Bütçe, Uzun Vade | Lityum | En düşük toplam maliyet |
Akü Ömrünü Etkileyen Faktörler
| Faktör | Etkisi | AGM | GEL | Açık Tip | Lityum |
|---|---|---|---|---|---|
| Yüksek Sıcaklık (+10°C artış) | Ömür yarıya iner | Çok Hassas | Hassas | Hassas | Az Hassas |
| Düşük Sıcaklık | Kapasite düşer | Orta Etki | Orta Etki | Orta Etki | Az Etki |
| Aşırı Deşarj (%50 altı) | Ömür kısalır | Çok Hassas | Az Hassas | Orta Hassas | Hassas Değil |
| Aşırı Şarj | Isınma, hasar | Hassas | Çok Hassas | Orta Hassas | BMS korur |
| Yanlış Şarj Voltajı | Hasar | Orta Hassas | Çok Hassas | Orta Hassas | BMS korur |
| Düşük Şarj Durumu (uzun süre) | Sülfatlanma | Çok Zararlı | Zararlı | Zararlı | Etkisiz |
| Titreşim | Plaka hasarı | Dayanıklı | Dayanıklı | Az Dayanıklı | Çok Dayanıklı |
Bakım Gereksinimleri
| Bakım İşlemi | AGM | GEL | Açık Tip | Lityum |
|---|---|---|---|---|
| Su Ekleme | Gereksiz | Gereksiz | 3-6 ayda bir | Gereksiz |
| Terminal Temizliği | 6 ayda bir | 6 ayda bir | 3 ayda bir | Yılda bir |
| Voltaj Kontrolü | 3 ayda bir | 3 ayda bir | Aylık | Aylık |
| Kapasite Testi | Yılda bir | Yılda bir | Yılda bir | Yılda bir |
| Sıkıştırma Kontrolü | Yılda bir | Yılda bir | 6 ayda bir | Gereksiz |
| Eşitleme Şarjı | 6 ayda bir | Yapılmaz | 3 ayda bir | Gereksiz |
| BMS Yazılım Güncelleme | – | – | – | Gerektiğinde |
Garanti ve Servis Karşılaştırması
| Özellik | AGM | GEL | Açık Tip | Lityum |
|---|---|---|---|---|
| Standart Garanti | 1-2 yıl | 2-3 yıl | 2-5 yıl | 5-10 yıl |
| Yedek Parça Bulunabilirliği | Kolay | Kolay | Kolay | Orta |
| Yerel Servis | Her Yerde | Çoğu Yerde | Her Yerde | Sınırlı |
| Hızlı Değişim | Çok Kolay | Çok Kolay | Zor | Kolay |
| Nakliye Kolaylığı | Orta | Orta | Zor | Kolay |
| Uzaktan İzleme | Opsiyonel | Opsiyonel | Opsiyonel | Genellikle Var |
Çevre ve Güvenlik
| Özellik | AGM | GEL | Açık Tip | Lityum | NiCd |
|---|---|---|---|---|---|
| Geri Dönüşüm Oranı | %99 | %99 | %99 | %60-80 | %90 |
| Tehlikeli Madde | Kurşun, Asit | Kurşun, Asit | Kurşun, Asit | – | Kadmiyum |
| Yangın Riski | Düşük | Düşük | Orta | Düşük | Düşük |
| Patlama Riski | Çok Düşük | Çok Düşük | Orta | Çok Düşük | Düşük |
| Gaz Çıkışı | Minimal | Minimal | Yüksek (H₂) | Yok | Orta |
| Nakliye Sınıfı | Sınırlı | Sınırlı | Tehlikeli | Sınırlı | Tehlikeli |
Akü İzleme Sistemi Nedir?
“Akü İzleme Sistemi (Battery Monitoring System – BMS veya Battery Management System)”, özellikle UPS, enerji depolama, telekom ve veri merkezi gibi kritik sistemlerde akülerin sağlığını, performansını ve güvenliğini sürekli izleyen bir sistemdir.
1. Akü İzleme Sistemi Tanım
Akü İzleme Sistemi, her bir akünün veya akü grubunun;
Gerilimini (V)
Akımını (A)
Sıcaklığını (°C)
İç direncini (mΩ)
Şarj/deşarj durumunu (SOC, DOD)
Bağlantı ve denge durumunu (balance)
gerçek zamanlı olarak ölçen, analiz eden ve gerektiğinde alarm veya koruma eylemi başlatan bir sistemdir.
2. Temel Amacı
Akü odalarında veya UPS sistemlerinde BMS’nin amacı şudur:
| Amaç | Açıklama |
|---|---|
| 🔋 Performans izleme | Her akünün sağlığını (State of Health – SOH) ve kapasite durumunu izler. |
| ⚠️ Arıza erken uyarısı | Hücreler arası dengesizlik, voltaj düşümü veya aşırı ısınma gibi durumlarda alarm verir. |
| 🔌 Koruma | Aşırı şarj/deşarj, yüksek sıcaklık veya kısa devre durumunda sistemi otomatik devre dışı bırakabilir. |
| 📈 Verimlilik optimizasyonu | Akülerin ömrünü uzatır, gereksiz değişim veya arıza kaynaklı kesinti riskini azaltır. |
3. Nasıl Çalışır?
A. Sensör Katmanı
Her akü hücresine veya bloğa bağlı voltaj, akım ve sıcaklık sensörleri vardır.
Bu sensörler genellikle RS485, CANBus veya Modbus protokolüyle veriyi toplar.
B. Kontrol Ünitesi
Mikrodenetleyici (MCU) veya akıllı kontrol kartı bu sensör verilerini işler.
Sınır değerler aşıldığında alarm, röle çıkışı veya SCADA/BMS sistemi bildirimi oluşturur.
C. Yazılım / Görselleştirme Katmanı
Kullanıcılar, web arayüzü veya bulut paneli üzerinden:
Her akünün gerilimini, sıcaklığını,
Toplam enerji kapasitesini,
Akülerin balans durumunu görebilir.
Raporlama ve geçmiş verilerle akü ömrü tahmini (SoH trendi) yapılır.
4. Akü İzleme Sistemi Çeşitleri
| Sistem Tipi | Kullanım Alanı | Özellikler |
|---|---|---|
| Modül Seviyesi BMS | Li-ion / LiFePO₄ sistemlerde | Hücre bazlı kontrol, dengeleme, termal koruma |
| String İzleme (Battery Monitoring Unit – BMU) | VRLA / AGM sistemlerde | Seri dizilerde voltaj ve sıcaklık izleme |
| Merkezi İzleme (Battery Supervisor) | UPS ve enerji odaları | Çok sayıda akü grubunu merkezi SCADA sistemine bağlar |
5. Neden Gereklidir?
Kurşun-Asit Aküler (VRLA, AGM, Jel) İçin:
Zamanla hücreler arasında kapasite farkı oluşur.
BMS, zayıf hücreleri tespit ederek erken değişim sağlar.
Bu, beklenmedik UPS kesintilerini önler.
Lityum Aküler İçin (Li-ion, LiFePO₄):
Hücre dengesizliği, aşırı şarj veya ısınma durumunda yangın veya patlama riski vardır.
BMS, termal runaway önleme açısından hayati önem taşır.
Ayrıca her hücreyi aktif/pasif dengeleme yaparak ömrü uzatır.
7. Örnek İzlenen Parametreler
| Parametre | Açıklama | Alarm Seviyesi |
|---|---|---|
| Hücre Voltajı | Düşük/ yüksek voltaj aralık dışı | ⚠️ <2.0V veya >3.7V (LiFePO₄) |
| Hücre Sıcaklığı | Termal runaway önleme | ⚠️ >60°C |
| İç Direnç (IR) | Hücre yaşlanma göstergesi | ⚠️ %20 artış |
| Kapasite (Ah) | Akü ömrü tahmini | ⏳ %70 altı değişim önerilir |
8. Sonuç
Akü İzleme Sistemi, UPS ve enerji depolama altyapılarında:
Arızaları önceden tahmin eder,
Yangın ve enerji kesintisi riskini azaltır,
Akü ömrünü uzatır,
Operasyon güvenliğini artırır.
🔋 Kısacası:
Akü İzleme Sistemi = Akülerin “kalp monitörü”dür.
Arızayı daha oluşmadan fark eder ve sistemi korur.
