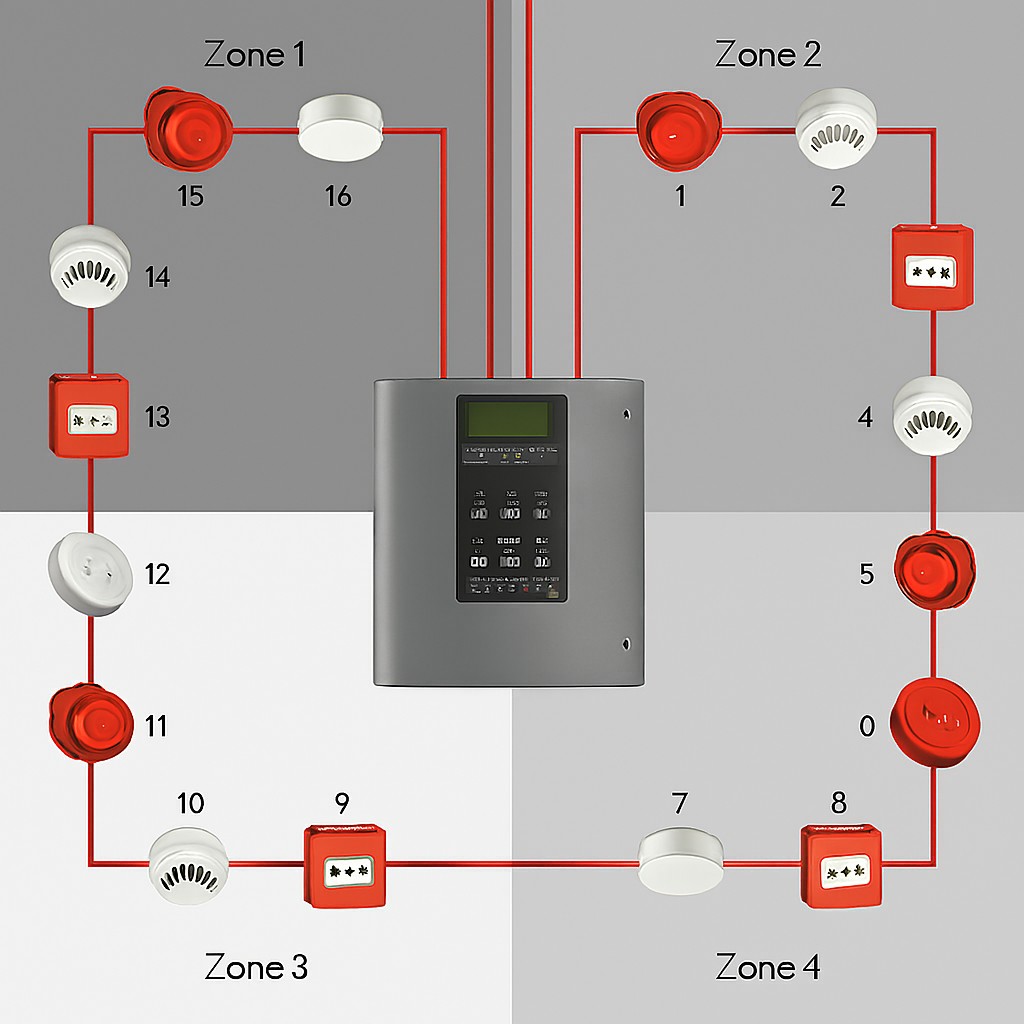

Adresli Yangın Alarm Sistemi Paneli Nedir?
Adresli Yangın Alarm Sistemi Paneli, bir yangın algılama ve uyarı sisteminin merkez bileşenidir ve yangın algılama cihazlarıyla (dedektörler, butonlar, modüller vb.) bireysel (adresli) iletişim kurabilen gelişmiş bir kontrol panelidir. Bu sistem, klasik konvansiyonel sistemlere kıyasla daha yüksek doğruluk, izleme ve müdahale kabiliyeti sağlar.
🔍 Adresli Yangın Alarm Sisteminin Temel Özellikleri
1. Cihaz Bazlı Tanımlama (Adresleme)
Adresli sistemlerde her dedektör, buton veya modül benzersiz bir adrese (örneğin: Dedektör 015 – 2. Kat, Koridor Sol) sahiptir. Bu adresleme sayesinde sistem:
-
Hangi dedektörün yangını algıladığını noktasal olarak tespit edebilir.
-
Alarm durumunda olayın yerini tam olarak gösterebilir.
-
Bakım veya arıza süreçlerini cihaz bazında izleyerek hızlı müdahale imkânı sunar.
2. İki Yönlü İletişim
Adresli paneller, dedektörlerle iki yönlü dijital iletişim kurar. Böylece:
-
Panel, dedektörlerin durumunu düzenli olarak sorgular.
-
Dedektörler ise yangın, hata, kontaminasyon gibi verileri panele iletir.
3. Akıllı Algılama ve Karar Mekanizması
Bazı adresli paneller, dedektörlerden gelen sinyalleri analiz ederek:
-
Ortamda toz, duman, sıcaklık artışı gibi verileri yorumlayabilir,
-
Yanlış alarm riskini azaltmak için algoritmalar kullanır,
-
Önceden tanımlı senaryolara göre yangın, önalarm veya hata durumlarını ayırt edebilir.
⚙️ Adresli Panelin Bileşenleri
-
LCD ekran ve kontrol butonları: Kullanıcı arayüzü sağlar.
-
Çevrim (loop) bağlantı noktaları: Algılama cihazları bu çevrimlere bağlanır.
-
Giriş/Çıkış modülleri: Asansör durdurma, duman tahliye, siren kontrolü gibi senaryoları tetikler.
-
Raporlama ve hafıza: Tüm alarm, hata, müdahale bilgilerini kayıt altına alır.
-
Harici haberleşme modülleri: Yangın uyarısını bina otomasyonu, itfaiye, cep telefonu gibi dış sistemlere iletebilir.
✅ Adresli Yangın Alarm Panelinin Avantajları
| Avantaj | Açıklama |
|---|---|
| Noktasal Tespit | Yangının kaynağını birebir cihaz adresiyle gösterir. |
| Geniş Alan Kapsamı | Tek bir panelle yüzlerce cihaza kadar destek sağlar. |
| Esnek Senaryolar | Bölge bazlı tahliye, ön alarm gibi akıllı kurgular yapılabilir. |
| Uzaktan İzleme | BMS (Bina Yönetim Sistemi) ile entegre edilebilir. |
| Bakım Kolaylığı | Arızalı veya kontamine dedektörler hızlıca tespit edilir. |

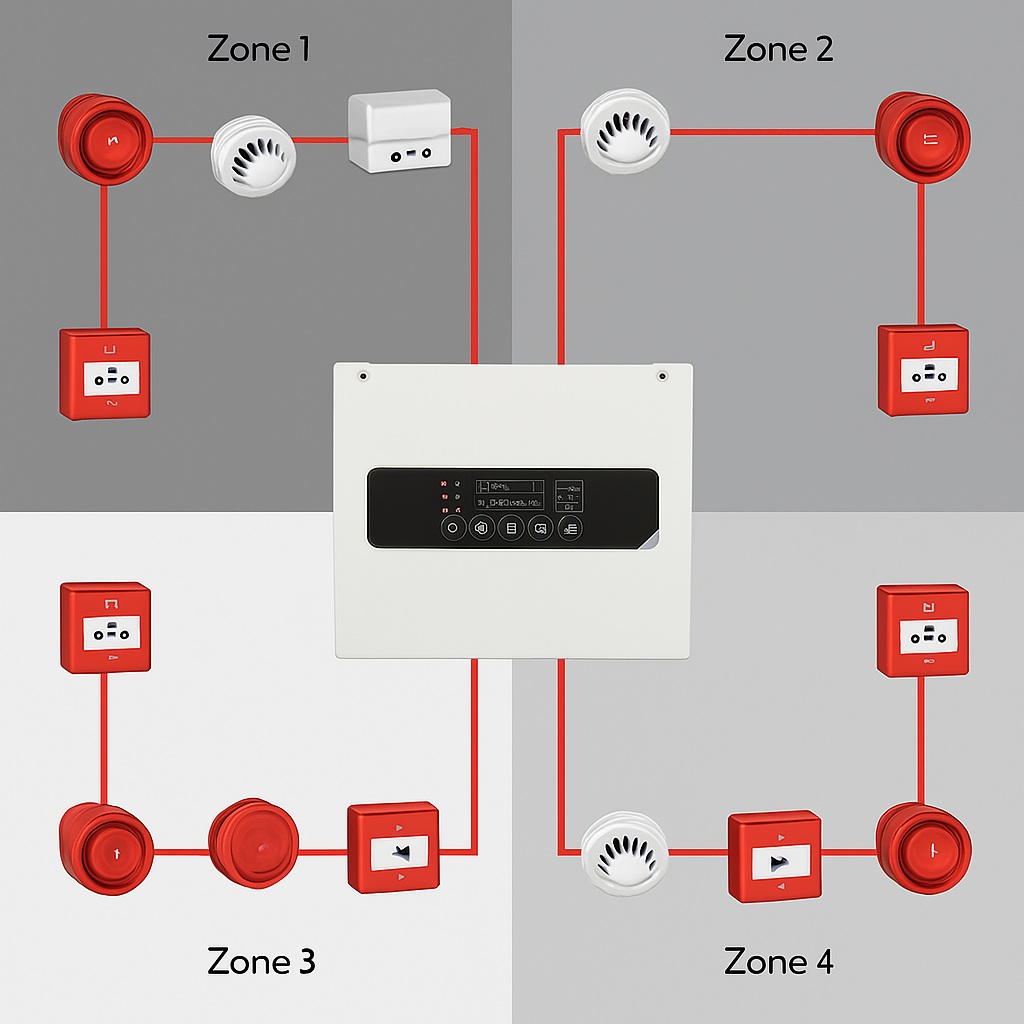

Konvansiyonel Yangın Alarm Sistemi Paneli Nedir?
Konvansiyonel Yangın Alarm Sistemi Paneli, yangın algılama sistemlerinin daha basit, maliyet etkin ve temel versiyonudur. Genellikle küçük ve orta ölçekli binalarda tercih edilir. Bu sistemde yangın algılama cihazları (duman dedektörleri, butonlar, ısı dedektörleri vb.) belirli bölgeler (zonlar) altında gruplandırılarak panele bağlanır. Panel, sadece alarmın hangi bölgede (zone) olduğunu gösterir, ancak cihaz bazında kesin konum bilgisi vermez.
🔍 Konvansiyonel Yangın Alarm Panelinin Temel Özellikleri
1. Zone (Bölge) Bazlı Yapı
-
Her algılama hattı bir zone (bölge) olarak tanımlanır (örnek: 1. Kat, 2. Kat, B Blok).
-
Bir zona bağlı tüm dedektörler ve butonlar tek kablo hattı üzerinden bağlanır.
-
Panel sadece “Zone 3 alarmda” gibi genel bilgi verir; hangi cihazın algıladığı bilinmez.
2. Basit Yapı ve Kullanım Kolaylığı
-
Panel üzerinde zone sayısı kadar LED gösterge bulunur.
-
Alarm, hata, sessize alma (silence), reset gibi temel fonksiyonlar bulunur.
-
Kullanıcı arayüzü adresli sistemlere göre çok daha sade ve kolaydır.
3. Tek Yönlü İletişim
-
Cihazlar sadece yangın algıladıklarında alarm sinyali gönderir.
-
Panel, dedektörlerle sürekli iletişimde değildir.
-
Akıllı analiz yetenekleri sınırlıdır (yanlış alarm ayıklama, karar algoritması yoktur).
⚙️ Konvansiyonel Panelin Bileşenleri
-
Zone Girişleri: Genellikle 2–32 arasında değişen giriş sayısı vardır.
-
Siren Çıkışları: Ortak ya da zon bazlı siren çıkışı sağlar.
-
LCD ekran / LED gösterge: Zone’lara ait alarm ve hata bilgilerini gösterir.
-
Test / reset butonları: Temel kontrol fonksiyonları için fiziksel butonlar içerir.
-
Giriş/çıkış modülleri (bazı modellerde): Kapı manyetiği, fan kontrolü gibi işlemler için kullanılabilir.
✅ Konvansiyonel Panelin Avantajları
| Avantaj | Açıklama |
|---|---|
| Düşük Maliyet | Kurulum ve ekipman maliyeti düşüktür. |
| Kolay Kurulum | Karmaşık adresleme, programlama gerekmez. |
| Küçük Binalar İçin Uygun | Ofisler, dükkânlar, küçük okullar gibi yapılar için idealdir. |
| Basit Arıza Yönetimi | Hatalar zon bazında görülebilir, temel düzeyde bakım yapılabilir. |
❌ Sınırlamaları
-
Noktasal tespit yapamaz. (Sadece zon bilgisi verir.)
-
Çok sayıda cihaz varsa karmaşa olur.
-
Geniş alanlı yapılarda kablolama maliyeti artar.
-
İleri seviye yangın senaryoları uygulanamaz.
📊 Adresli vs. Konvansiyonel Yangın Alarm Paneli Karşılaştırma Tablosu
| Özellik | Adresli Sistem Paneli | Konvansiyonel Sistem Paneli |
|---|---|---|
| Algılama Yöntemi | Cihaz bazlı – Her dedektör, buton ve modül bireysel adreslidir. | Bölge (zone) bazlı – Cihazlar gruplar halinde bağlanır. |
| Konum Belirleme | Noktasal tespit yapılabilir (örnek: “3. Kat, Batı Koridoru”). | Sadece zone bilgisi verilir (örnek: “Zone 3 alarmda”). |
| İletişim Şekli | İki yönlü dijital iletişim. | Tek yönlü (cihazdan panele sinyal). |
| Kablolama | Döngü (loop) hattı – daha az kablo ihtiyacı. | Her zone için ayrı kablo hattı gerekir. |
| Kurulum Maliyeti | Yüksek – Donanım ve programlama gerektirir. | Düşük – Basit yapıda ve yaygın parçalarla kurulabilir. |
| Alarm Hassasiyeti | Yüksek – Akıllı algılama ve filtreleme mümkündür. | Düşük – Algılayıcı sinyalini doğrudan iletir. |
| Alarm Doğruluğu | Yanlış alarmlar azaltılabilir. | Yanlış alarmlara karşı daha duyarlıdır. |
| Bakım ve Test Kolaylığı | Kolay – Hangi cihazın hata verdiği belirlenebilir. | Zor – Zone içinde cihaz ayırımı yapılamaz. |
| Senaryo Programlama | Gelişmiş senaryo desteği (tahliye, fan kontrolü, kapı kilidi vb.) | Sınırlı – Basit alarm tetikleme işlemleri mümkündür. |
| Panel Kapasitesi | 64 çevrim ve binlerce cihaza kadar desteklenebilir. | Genelde 2–32 zone destekler. |
| Kullanım Alanları | Büyük, karmaşık yapılarda (AVM, hastane, otel, endüstri) | Küçük yapılar (okul, apartman, küçük ofis) |
| Entegrasyon Yeteneği | Bina otomasyonu, BMS, grafik izleme sistemleri ile entegre olur. | Entegrasyon sınırlıdır. |
| Uzaktan İzleme / Raporlama | Mevcuttur – bilgisayar üzerinden izleme/loglama mümkündür. | Genellikle yoktur. |
| Yönetmelik Uyumu | Büyük yapılarda genellikle zorunludur. | Küçük yapılarda yeterlidir (yönetmelik sınırlarına göre). |
📌 Özetle:
-
Adresli Sistem, yüksek hassasiyet, geniş ölçekli izleme ve gelişmiş kontrol gerektiren binalarda idealdir.
-
Konvansiyonel Sistem, basit kurulum ve temel yangın uyarısı gereken yapılar için uygun ve ekonomiktir.
